Силы, действующие в зацеплении цилиндрических прямозубых и косозубых передач

В косозубой цилиндрической передаче, нагруженной крутящим моментом Т₁ на валу шестерни (шестерней называют меньшее из двух зубчатых колес), по линии зацепления (рис. 1) действует сила F_n нормального давления, которую можно разложить на окружную F_t, радиальную F_r и осевую F_a составляющие, связанные зависимостями:

- окружная сила

- осевая сила

- радиальная сила,

- нормальная сила

где a_w – угол зацепления косозубой передачи в нормальном сечении; b – угол наклона линии зуба.

В прямозубой цилиндрической передаче (β=0) действует сила F_n нормального давления, которую можно разложить на окружную F_t, радиальную F_r составляющие, связанные зависимостями:

- нормальная сила

- окружная сила

- радиальная сила

Рис. Силы, действующие в зацеплении косозубых цилиндрических колес

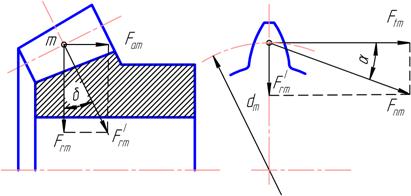

Рис. 2 - Силы, действующие в зацеплении прямозубых конических колес

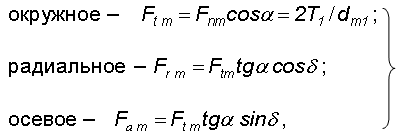

В конической прямозубой передаче (рис. 2) составляющие полного нормального усилия F_nm, рассчитываемые по среднему диаметру d_m, следующие:

где d – угол при вершине начального конуса колеса передачи с углом пересечения осей 90°.
