На рис. 1 изображена технологическая схема обвязки устья газовой скважины с приборами и оборудованием при текущих исследованиях. Исследование газовых скважин при установившихся режимах проводится в следующем порядке.
| |||

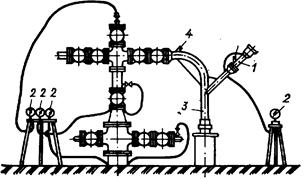

Рис. 1 Схема расположения оборудования и приборов при проведении текущих исследований газовой скважины с помощью диафрагменного измерителя критического течения газа: 1 — диафрагменный измеритель(ДИКТ); 2 — манометры; 3 — породоулавливатель; 4 — термометры |
1) Перед исследованием скважину продувают в течение 15— 20 мин для удаления твердых частиц и жидкости с забоя скважин. После продувки скважину закрывают до полного восстановления давления. На многих газовых месторождениях это время составляет 2—3 ч.
2) В диафрагменном измерителе критического течения газа (ДИКТе) устанавливают диафрагму с малым диаметром калиброванного отверстия. После этого открывают коренную задвижку, пускают скважину в работу до наступления установившегося состояния, при котором давление и температура газа перед диафрагмой ДИКТа и в затрубном пространстве не изменяются во времени. Записывают эти давления и температуры газа в журнал исследований и останавливают скважину, полностью закрывая коренную задвижку.
|
|
3) З. В ДИКТе устанавливают диафрагму с большим диаметром калиброванного отверстия и вновь дожидаются наступления установившегося состояния, записывают давления и температуры, после чего скважину останавливают.
4) Такие операции повторяют 4, 6 или 9 раз, по числу имеющихся диафрагм. С целью контроля после исследования скважины на диафрагме с наибольшим калиброванным отверстием иногда повторяют исследование на диафрагме с меньшим диаметром отверстие
5) По давлению и температуре газа перед диафрагмой ДИКТа рассчитывают дебит газа для каждой диафрагмы.
6) По статическому затрубному давлению или динамическому давлению перед диафрагмой ДИКТа рассчитывают давление на забое скважины.
7) Строят графики зависимости /Q от Q.
8) По графикам определяют коэффициенты фильтрационного сопротивления а и в.
Если во время исследования появится песок или вода- исследование прекращают.
Замеры в системах газоснабжения могут производиться с помощью дифференциальных расходомеров расходомеров ДП – 410
