Преобразование ФНЧ в ПФ

За основу возьмем ФНЧ с граничной частотой, которая будет соответствовать верхней частоте искомого полосового фильтра. Из спектра ФНЧ вычтем спектр другого ФНЧ с меньшей граничной частотой. В результате останется спектр полосового фильтра с полосой пропускания. Искомые коэффициенты полосового фильтра вычисляются по формуле:

. (3)

а) спектр ФНЧ с большей

граничной частотой

б) спектр ФНЧ с меньшей

граничной частотой

в) спектр ПФ г) амплитудная характеристика

полосового фильтра

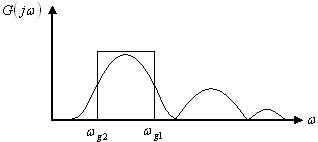

Рис 4. Преобразование передаточных функций двух ФНЧ в передаточную функцию полосового фильтра.

Амплитудная характеристика полосового фильтра.
