Сигналы, изменяющиеся во времени, могут быть входными сигналами некоторой системы. На выходе системы в этом случае формируется сигнал , изменение которого во времени зависит как от самого входного сигнала , так и от влияния системы, описываемой с помощью ее передаточной или импульсной характеристики .
Между временными и пространственными зависимостями легко установить связь, которая, например, совершенно наглядно проявляется при наблюдении сигнала (временной функции) на экране осциллографа. Если, например, задан видеосигнал , то есть сигнал некоторого сканирующего устройства, полученный построчным сканированием предъявленной сцены, то его можно наблюдать на экране осциллографа: луч, разворачиваясь со скоростью , вычерчивает вдоль координатной оси на экране пространственный сигнал , являющийся отображением входного сигнала – функции времени.
В качестве входных пространственных сигналов в технике обработки изображений могут выступать распределения яркости, освещенности, цвета и т.п. в любой из строк входной последовательности оптоэлектронного преобразователя, генерирующего выходной сигнал , зависящий от импульсной характеристики преобразователя (рис.6).

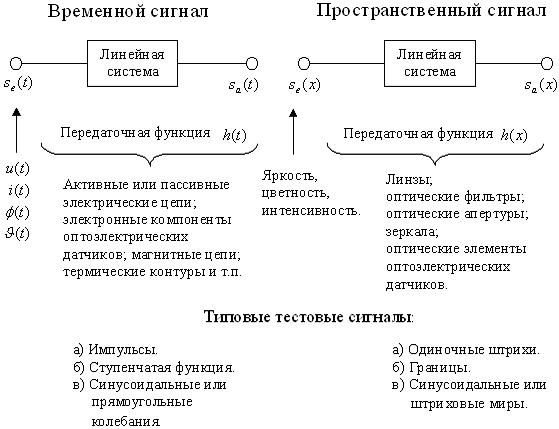

Рис.6. Аналогия между временным и пространственным
представлением сигналов.
