Запуск системы пожарной сигнализации может осуществляться как автоматически, так и вручную

Системы пожарной сигнализации

Функциональным назначением системы пожарной сигнализации является выявление ячейки пожара на начальной стадии ее возникновения, чтобы осуществить соответствующие мероприятия: эвакуацию людей, вызов пожарных, включения установок пожаротушение и тому подобное.

АВТОМАТИЧЕСКАЯ СИСТЕМА ПОЖАРНОЙ СИГНАЛИЗАЦИИ - система, в которой сигнал о пожаре может формироваться автоматически.

РУЧНАЯ СИСТЕМА ПОЖАРНОЙ СИГНАЛИЗАЦИИ - система, в которой сигнал о пожаре может выдаваться вручную.

Эффективность системы пожарной сигнализации определяется ее способностью с наименьшими расходами обеспечить достижение поставленной цели во всем допустимом диапазоне внешних влияний.

Система пожарной сигнализации должна:

- быстро выявлять место возникновения пожара;

- надежно передавать сигнал о пожаре на приемно-контрольный прибор, а также к пункту приема сигналов о пожаре;

- превращать сигнал о пожаре в форму, удобную для восприятия персоналом захищуваного объекта;

- оставаться нечувствительной к влиянию внешних факторов, что отличающиеся от факторов пожары;

- быстро выявлять и передавать извещение о неисправностях, которые препятствуют нормальному функционированию системы.

Система пожарной сигнализации не должна:

поддаваться влиянию других систем, соединенных или не соединенных с ней;

полностью или частично повреждаться под воздействием факторов пожара к их выявлению.

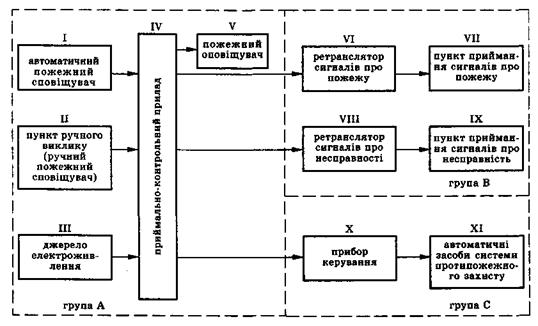

Компоненты, которые могут входить в состав системы пожарной сигнализации, приведены на рис. 11.13.

Блоки 11, III, IV присутствуют в составе системы пожарной сигнализации, другие являются необязательными составными частями системы.

Передаваемость и принятие сигналов о пожаре и неисправностях средств пожарной сигнализации на захищуваних объектах может осуществляться по общему каналу связи, то есть блоки VI, VII, VIII, IX могут быть совмещены.

Оборудование и соединительные элементы, приведенные на схеме, скомпонованы по трем группам:

группа А - оборудование для обеспечения местной сигнализации;

группа В - дополнительное оборудование для обеспечения внешнего контроля системы пожарной сигнализации;

группа С - дополнительное оборудование для включения автоматических средств противопожарной защиты.

Работоспособность систем пожарной сигнализации характеризуется не только спрацюванням в случае возникновения пожара, но и возможностью нормального функционирования по завершении или в процессе действия внешних факторов, например, коррозии, вибрации, удара, электромагнитного излучения.

Рис. 11.13. Схема системы пожарной сигнализации

ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ - это устройство для формирования сигнала о пожаре. Он представляет собой часть автоматической системы пожарной сигнализации, в состав которой входит один или больше чувствительных элементов, которые постоянно или через ровные промежутки времени контролируют один или несколько факторов пожара и обеспечивают представление на приемно-контрольный прибор извещения о пожаре.

Решение о представлении сигнала о пожаре принимается на уровне известителя или приемно-контрольного прибора.

Пожарный известитель как элемент автоматики имеет ряд характеристик, которые используют для наработки тактики его использование на объекте. Его можно рассматривать как преобразователь неэлектрических параметров, которые характеризуют признаки пожара, в электрический сигнал.

На вход к известителю поступает сигнал а, который превращается в исходную величину Ь. Для превращения сигнала необходимо потратить определенную энергию. Кроме того, сигнал Ъ следует передать на определенное расстояние. Пожарные известители устанавливают в закрытых помещениях и на них могут влиять разные препятствия, которые могут быть распознаны как изменение параметров контролируемого признака пожара и соответственно преобразованы в сигнал о пожаре. Поэтому в известителе конструктивно обеспечивается определенная степень перешкодо-захищеності, которая существенно влияет на надежность установок пожарной сигнализации.

Пожарные известители в целях простоты сбора информации о состоянии объекта охраны могут иметь дискретный или релейный выход ("да", "нет").

Структурную схему известителя можно представить таким образом (рис. 11.15).

Чувствительный элемент (ЧЕ) является аналоговым преобразователем контролируемого параметра в электрический сигнал, который предварительно усиливается (П) и попадает к схеме обробляння сигнала (СОС), где имеет место формирование сигнала "пожар" и его передаваемость на релейное устройство (РП). Сформированный сигнал поступает к линии связи (ЛЗ) известителя с приемно-контрольным прибором (станцией пожарной сигнализации). Схема обрабатывания сигнала обеспечивает разделение параметров пожара и препятствия.

Рис. 11.15. Структурная схема известителя

Пожарные известители классифицируются за целым рядом признаков в зависимости от вида контролируемого параметра (явления), по способу реагирования на контролируемые параметры, за конфигурацией чувствительного элемента и тому подобное. Классификатор пожарных известителей приведен в табл. 11.6.

ТЕПЛОВОЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ - автоматический пожарный известитель, который реагирует на определенное значение температуры и (ли) скорость ее нарастания.

Таблица 11.6 ‑ Виды пожарных известителей (ПАРСЕК)

тепловые	точечные	максимальные, дифференциальные, максимально- дифференциальные
линейные	максимальные, дифференциальные, максимально- дифференциальные
дыму	точечные	радиоизотопные, оптические
линейные	оптические
пламя (световые)		ІЧ-діапазону, УФ-діапазону, двух и больше спектральные видимого спектра излучения
комбинированные ручные автономные

ДЫМОВОЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ - автоматический пожарный известитель, который реагирует на аэрозольные продукты горения.

РАДИОИЗОТОПНЫЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ - дымовой пожарный известитель, который срабатывает в результате влияния продуктов горения на ионизационный ток рабочей камеры известителя.

ОПТИЧЕСКИЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ - дымовой пожарный известитель, который срабатывает в результате влияния продуктов горения на поглощение или рассеивание электромагнитного излучения известителя.

ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ ПЛАМЕНИ реагирует на электромагнитное излучение пламени.

КОМБИНИРОВАННЫЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ реагирует на два (но больше) фактора пожара.

АВТОНОМНЫЙ ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ ПЛАМЕНИ являет собой устройство, компоненты которого, необходимые для выявления пожары и представления звукового сигнала, размещенные в одном корпусе.

ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ МАКСИМАЛЬНОГО ТИПА формирует извещение о пожаре в случае превышения за определенный период времени установленного значения контролируемого параметра.

ПОЖАРНЫЙ ИЗВЕСТИТЕЛЬ ДИФФЕРЕНЦИАЛЬНОГО ТИПА формирует извещение о пожаре в случае превышения за определенный период времени установленного значения изменения скорости контролируемого параметра.

ТОЧЕЧНЫЙ ИЗВЕСТИТЕЛЬ реагирует на параметр (явление), который контролируется вблизи него компактного чувствительного элемента.

ЛИНЕЙНЫЙ ИЗВЕСТИТЕЛЬ реагирует на возникновение фактора пожара вдоль определенной непрерывной линии.

Существуют, в основном, два вида комплексов пожарной сигнализации: объекту и централизованные. Из объектовых комплексов информация поступает

к диспетчерской (охраны) объекта, и дальше дежурный передает ее по телефону к пожарной охране. Из централизованных комплексов извещение о пожаре передается через канал связи (телефонную станцию или радиоканал) к пульту централизованного наблюдения (ПЦС).

Функции приемно-контрольных приборов (станций пожарной сигнализации) такие:

фиксация тревожных сообщений от пожарных известителей;

контроль исправности линий связи известителей со станциями;

контроль работоспособности известителей;

обеспечение электропитания всех блоков и элементов;

переключение на резервные источники питания в случае отказа основного источника с индикацией отказа;

представление команд управления на устройство обеспечения безопасности людей в случае пожара и на установки пожаротушение.

Разработка алгоритма и функций системы пожарной сигнализации выполняется с учетом пожарной опасности объекта и архитектурно-планировочных особенностей.
