ГТД 3000Р (ДС76)

N = 3125 кВт Г| = 28,5% Ов = 16,5 кг/с

Туходящих газов = 725 К

Пвык.вала редуктора = 8800 об./мин.

Ьдв. = 2500 мм

Ьдв. = 1800 мм

Ьдв. = 1800 мм

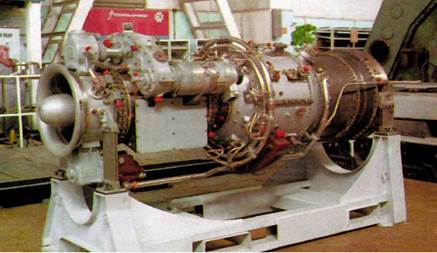

ГТД 3000 [38]

Мдв. = 2800 кг

Двигатель ГТД 3200 предназначен для привода электрогенератора. Он представляет собой одновальный ГТД со встроенным редуктором. Со­стоит из осецентробежного компрес­сора (9 осевых + 1 центробежная сту­пень, степень повышения давления 12), камера сгорания трубчатая вы­носная (2 трубы), турбина осевая трехступенчатая (частота вращения 14000 об./мин.).

Смазка - циркуляционная под давле­нием.

Стартер электрический (380 В, 140 кВт)

или пневматический

N = 3400 кВт

^ = 31%

Ог = 15 кг/с

Тг за регенератором = 733 К

Частота вращения выходного вала

редуктора 1000, 1500, 1800, 3000

об./мин.

Ьдв. = 4200 мм

Ьдв. = 2100 мм

Ьдв. = 2300 мм

Мдв. = 2000 кг

ГТД 3200 газотурбинный двигатель наземного применения

Установленный ресурс 75000 Двигатель ГТД 3200РГ с регенераци­ей тепла уходящих газов предназна­чен для привода электрогенератора.

Он представляет собой одновальный ГТД со встроенным редуктором и ути­лизацией тепла уходящих газов для подогрева воздуха на входе в камеру сгорания. Состоит из осевого ком­прессора (9 ступеней, степень повы­шения давления 7), камера сгорания трубчатая выносная (2 трубы), турби­на осевая двухступенчатая (частота вращения 14000 об./мин.), пластин­чатый противоточный генератор мо­дульной конструкции. Смазка циркуляционная под давле­нием

Стартер электрический (380 В, 140 кВт)

или пневматический (газовый)

N = 3400 кВт

^ = 40%

Ог = 16 кг/с

Тг за регенератором = 603 К

Пвых.вала редуктора = 1000, 1500, 1800,

3000 об./мин.

Степень регенерации 85%

Ьдв. = 7600 мм

Ьдв. = 2900 мм

Ьдв. = 4200 мм

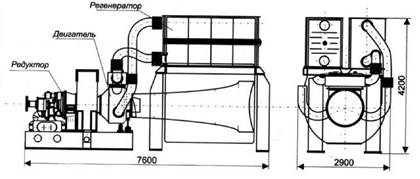

Схема ГТД 3200РГ [38]

"МАШПРОЕКТ"

Установленный ресурс 75000 часов
