Определение радиальных реакций

Радиальная реакция подшипника считается приложенной к оси вала в точке пересечения с ней нормали, проведённой через середину контактной площадки. Для радиальных подшипников эта точка располагается посередине ширины подшипника [8, с.57, рис.4.1.a]

Для радиально-упорных подшипников расстояние “a” между этой точкой и торцом подшипника может быть определено графически [8,с.57,рис.41] или аналитически по следующим формулам:

Подшипники шариковые радиально-упорные однорядные

a=0,5 [B+ *tgα];

подшипники роликовые конические однорядные:

a=0,5 [T+ ℓ]

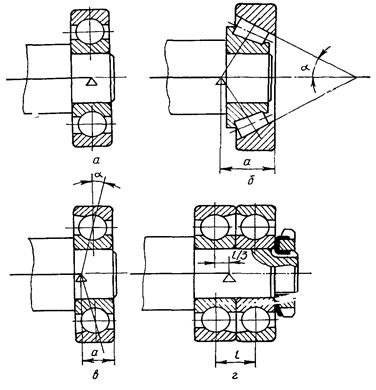

Рис 2.1. Расположение расчётных точек опор

Ширину колец B, монтажную высоту Т, параметр нагружения e, угол контакта α, а также d и D принимают по [2, с.421-424]

Аналогичным образом ведётся расчёт и в случае если в опоре установлены двойной подшипник или два одинаковых подшипника, но затяжка подшипника такова, что одновременно работает только один ряд тел качения. Если затяжка такова что работают оба ряда тел качения и осевая нагрузка должна учитываться при расчёте, условным местом приложения реакции считают точку, отстоящую от середины подшипника, который воспринимает осевую нагрузку, на 1/3 расстояния между рядами тел качения. [8, с.57, рис.41, e]. Приближенно допускается совмещение расчётного положения опоры с серединой подшипника, воспринимающего осевую нагрузки. Если осевая нагрузка при расчёте подшипника учитываться не должна, расчётная точка опоры размещается между подшипника.
