Нумерация страниц

Все страницы дипломной работы, включая иллюстра­ции, таблицы и приложения, выполненные на отдельных листах, имеют сквозную нумерацию. Номера страниц проставляются по центру внизу страницы арабскими цифрами. Титульный лист и аннотация вклю­чаются в общую нумерацию страниц дипломной работы, но номер на них не ставится.

4.1.Порядок вписывания формул

В рукописном тексте формулы вписываются чертежным шрифтом и должны иметь сквозную нумерацию (1) или по разделам (1.1.). Номер пишется от формулы на уровне с ней в круглых скобках.

В формулах в качестве символов следует применять обозначения, установленные соответствующими стандартами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Для этого после формулы ставится запятая, на следующей строке пишется слово “где”, после которого двоеточие не ставится, и последовательно перечисляются и объясняются обозначения, приведенные в формуле, например:

(1)

где: W_i – количество автобусов на i –ом маршруте;

T_oi – время оборотного рейса i – го маршрута, ч.;

J_i – интервал движения автобусов на i – ом маршруте, мин.

Если в тексте дается объяснение буквенным параметрам применяемой формулы, и она является членом предложения, то после нее ставится точка.

Формулы, следующие одна за другой и не разделенные текстом, разделяются точкой.

4.2. Построение таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы должно отражать ее содержание, быть точным и кратким. Название следует помещать только над первой частью таблицы. Цифровой материал, как правило, оформляют в соответствии с рис. 4.1.

Таблица ______ - _______________________________

номер наименование таблицы

			Заголовки граф

Головка

Подзаголовки граф

		Строки (горизонтальные ряды)
	Боковик (графа для заголовка)

Рисунок 4.1- Пример оформления таблицы.

Таблица, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерации в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой.

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, то она должна быть обозначена “Таблица 1” или “Таблица В.1”, если она приведена в приложении В.

На все таблицы документы должны быть приведены ссылки в тексте пояснительной записки, при ссылке следует писать слово “таблица” с указанием ее номера.

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Таблицы слева, справа и снизу ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не применять, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице; а при необходимости помещают в приложении к документу.

Таблицу допускается помещать при изменении ориентации листа документа.

Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку или боковик заменять соответствующим номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

Слово “Таблица” указывают один раз слева над первой частью таблицы, над другими частями пишут слева “Продолжение таблицы” с указанием номера (обозначения) таблицы.

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

Если все параметры в таблице выражены в одной и той же единице физической величины (например, тыс. руб.), обозначения единицы величины помещают над таблицей справа.

Если цифровые данные в графах или строках таблицы выражены в различных единицах физических величин, то их указывают в заголовке каждой графы или соответствующей строке таблицы.

Включать в таблицу отдельную графы “Единицы измерения” и "№п/п" не допускается.

Для сокращения текста заголовков и подзаголовков граф, отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.231, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например: D – диаметр, H – высота, N – мощность.

Ограничительные слова “более”, “не более”, “менее”, “не менее” и другие должны быть помещены в одной строке или графе таблицы с наименованием соответствующего показателя после обозначения его единицы физической величины, если они относятся ко всей графе или строке. При этом после наименования показателя перед ограничительными словами ставится запятая.

Если числовые значения величин в графах таблицы выражены в разных единицах физической величины, их обозначения указывают в подзаголовке каждой графы.

Предельные отклонения, относящиеся ко всем числовым значениям величин, помещенным в одной графе, указывают в головке таблицы под наименованием или обозначением показателя.

Предельные отклонения, относящиеся к нескольким числовым значениям величин или к определенному числовому значению величины, указывают в отдельной графе.

Если текст повторяется и состоит из двух или более слов, при первом повторении его заменяют словами “то же”, а далее кавычками. Если предыдущая фраза является частью последующей, то допускается заменять словами “то же” и добавлять дополнительные сведения.

Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначение марок материала и типоразмеров изделий, обозначение нормативных документов не допускается.

При отсутствии отдельных данных в таблице следует ставить прочерк (тире).

В интервале, охватывающем числа ряда, между крайними числами ряда в таблице допускается ставить тире.

Цифры в графах таблиц должны проставлять так, чтобы разряды чисел по всей графе были расположены один под другим, если они относятся к одному показателю. В одной графе должно быть соблюдено, как правило, одинаковое количество десятичных знаков для всех значений величин.

При наличии небольшого по объему излагаемого материала, его целесообразно давать не таблицей, а текстом, располагая цифровые данные в виде колонок.

4.3. Оформление иллюстраций

К иллюстрациям предъявляются следующие требования:

· количество иллюстраций должно быть достаточным для пояснения излагаемого текста;

· иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД и СПДС;

· иллюстрации могут быть расположены как по тексту пояснительной записки (возможно ближе к соответствующим частям текста), так и в конце, или даны в приложении.

· все иллюстрации, если их более одной, нумеруют в пределах раздела арабскими цифрами, например: Рисунок 1.1, Рисунок 2.3.

Допускается нумерация иллюстраций в пределах всей пояснительной записки.

Иллюстрации каждого приложения обозначают отдельной нумерацией с добавлением перед цифрой обозначения приложения, например: Рисунок А.3.

При ссылках на иллюстрации следует писать “в соответствии с рисунком 1.2”.

Иллюстрации должны иметь наименование или пояснительные данные (текст под рисунком). Например:

Рисунок 1.2 – Структурная схема транспортных комплексов.

Рисунки размещают так, чтобы было удобно рассматривать их без поворота работы или с поворотом по часовой стрелке.

Если в тексте имеется иллюстрация, на которой изображены составные части изделия, то на нем должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций.

Диаграммы, изображающие функциональную зависимость двух или более нерешенных величин в принятой системе координат, должны быть выполнены в соответствии с рекомендациями Р 50-77-88, например:

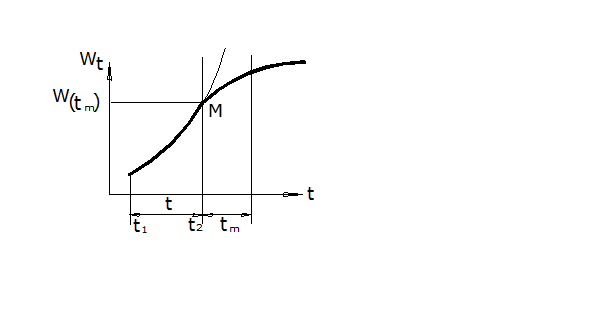

Рисунок 3.2 – Зависимость функции срочности доставки W(T) от времени t.

Диаграммы могут быть выполнены в прямоугольной, полярной или пространственной системе координат. В прямоугольной системе координат независимую переменную следует откладывать по горизонтальной оси (оси абсцисс).

В диаграммах со шкалами, шкалы должны быть разделены на графические интервалы делительными штрихами, координатной сеткой или сочетанием координатной сетки и делительных штрихов.

Диаграммы следует выполнять линиями по ГОСТ 2.303. Сплошной основной линией (толщиной S) выполняют оси координат и линии шкал, ограничивающие поле диаграммы. Сплошной тонкой линией (толщиной S/3 до S/2) выполняют линии координатной сетки и делительные штрихи. На диаграмме одной функциональной зависимости ее изображение выполняют сплошной линией толщиной 2S.

При изображении на диаграмме нескольких зависимостей допускается выполнять их линиями различных типов (сплошной, штриховой и т.д.) и толщин.

Если в определенной области совпадает две или более линии, следует вычерчивать одну из них. Характерные точки линий допускается изображать кружком. Точки диаграммы, полученные измерением или расчетом, обозначают графически кружком, крестиком и т.п. Значения этих символов должны быть разъяснены на свободном поле диаграммы или перед наименованием.

Единицы физических величин следует проставлять одним из следующих способов:

· в конце шкалы между последним и предпоследним числом, при недостатке места допускается не наносить предпоследнее число;

· вместе с наименованием переменной величины после запятой;

· в конце шкалы после последнего числа в виде дроби; в числителе которой проставляют обозначение переменной величины, а в знаменателе - обозначение ее единицы.

4.4. Оформление приложений

Материал, дополняющий содержание пояснительной записки, допускается помещать в приложении. К нему можно отнести графический материал, таблицы большого формата, расчеты, описания аппаратуры и приборов, описания алгоритмов и программ задач, решаемых на ЭВМ и т.д.

Приложение оформляют как продолжение пояснительной записки и включают в проект как его продолжение. Приложения могут быть обязательными и информационными.

Информационные приложения могут быть рекомендуемого или справочного характера.

В тексте пояснительной запаски на все приложения должны быть даны ссылки. Степень обязательности приложений при ссылках не указывается. Приложения располагают в порядке ссылок на них в тексте.

Каждое приложение следует начинать с новой страницы с указанием наверху посредине страницы слова «ПРИЛОЖЕНИЕ» и его обозначения, а под ним в скобках для обязательного приложения пишут слово «обязательное», а для информационного – «рекомендуемое» или «справочное».

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой. Приложение обозначается заглавными буквами алфавита, начиная с А, за исключением Ё, З, Й, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква обозначающая ее последовательность.

Допускается обозначение приложений буквами латинского алфавита, за исключением J u O.

В случае полного использования букв русского и латинского алфавита допускается обозначать приложения арабскими цифрами. Если в документе одно приложение, оно обозначается «Приложение А».

Приложение, как правило, выполняется на листах А4. Допускается оформлять приложение на листах А3, А2, А1 по ГОСТ 2.301.

Текст каждого приложения, при необходимости, может быть разделен на разделы и подразделы, пункты и подпункты, которые нумеруются в пределах каждого приложения. Перед номером ставится обозначение одного приложения.

Приложение документа не нумеруется, но учитывает сквозную нумерацию страниц с остальной частью пояснительной записки.

Все приложения должны быть перечислены в содержании документа с указанием их номеров и заголовков.

4.5. Сноски

Если необходимо пояснить отдельные данные, приведенные в пояснительной записке, то эти данные следует обозначить надстрочными знаками сноски.

Сноски в тексте располагают с абзацного отступа в конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны, а данным, расположенным в таблице, в конце таблицы над линией, обозначающей окончание таблицы.

Знак сноски выполняется арабскими цифрами со скобкой, ставят непосредственно после того слова, числа, символа, приложения, к которому дается пояснение, и перед текстом пояснения, помещают на уровне верхнего обреза шрифта.

Нумерация сносок отдельная для каждой страницы.

Допускается вместо цифр выполнять сноски звездочками *. Применять более четырех звездочек не рекомендуется.
