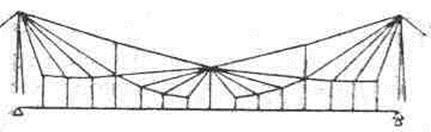

Рис. 9.14. Четырехдисковая радиально-вантовая ферма
Предложена для одного из мостов выстроенного в СССР в 1932 г. Ферма образована из двух простых радиально-вантовых ферм, подвешенных каждая к одному из пилонов непосредственно, а к другому посредством длинной ванты. Обе указанных ванты для уменьшения провисания подтянуты подвесками к средним узлам простых радиально-вантовых ферм.
Рассматриваемая система возникла, как результат стремления ослабить недостаток простой радиально-вантовой фермы, уменьшить значительную длину радиальных вант. Как видно из сопоставления рис. 9.14 и 9.7, это достигнуто ценою увеличения высоты пилонов.
