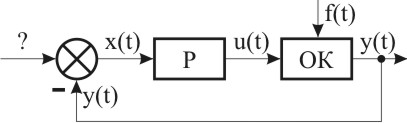

На структурній схемі автоматизації в загальному вигляді (Р – регулятор, ОК – об'єкт керування) визначити функціональну приналежність сигналу

+ задавальний

збурне діяння

регулюючий вплив

керуючий вплив

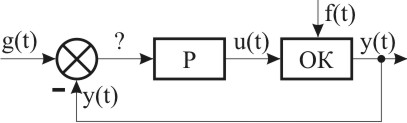

На структурній схемі автоматизації в загальному вигляді (Р – регулятор, ОК – об'єкт керування) визначити функціональну приналежність сигналу.

регулюючий вплив

керуючий вплив

+ помилка регулювання

випадковий сигнал

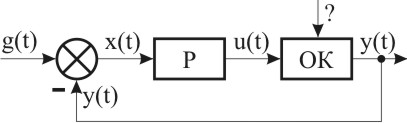

На структурній схемі автоматизації в загальному вигляді (Р – регулятор, ОК – об'єкт керування) визначити функціональну приналежність сигналу.

керуючий вплив

помилка регулювання

+ випадковий сигнал

регульований параметр

На структурній схемі автоматизації в загальному вигляді (Р – регулятор, ОК – об'єкт керування) визначити функціональну приналежність сигналу.

керуючий вплив

помилка регулювання

випадковий сигнал

+ регульований параметр
