Наглядное изображение статистических величин с помощью геометрических линий и фигур или географических картосхем в статистике называется графиком.
График должен быть точным построенным в соответствии с масштабом. Должна быть обеспечена полная возможность чтения графика:
§ Наличие масштаба
§ Объяснение смысла расцветок и штриховок
§ Название показателей отвечающих тем или иным размерам на графике
График не должен быть перегружен материалом.
Виды графиков по способу построения:
1) Диаграмма – это чертёж, на котором статистическая информация изображается посредством геометрических фигур или символических знаков
Виды диаграмм:
- Линейные – для их построения применяется система прямоугольных координат
масштаб: 1 деление - 20 млн.руб.
Если для сравнения изображается несколько показателей, то каждая кривая должна изображаться линиями различной формы (сплошная, пунктирная и т.д.) или разного цвета.
· Столбиковые - каждое значение изучаемого показателя изображается в виде вертикального столбика, основание которого размещается на оси абсцисс
|
|
|
а) простые столбиковые - применяются в том случае, когда нужно показать соотношение в величинах
Пример: розничный розничный товарооборот магазина за январь 40 млн.руб., за февраль 45 млн. руб.
Масштаб: 1 деление - 2 млн.руб.
б) сложные столбиковые - применяются в том случае, когда нужно показать не только соотношение в величинах, но и структуру.
Пример: розничный товарооборот магазина за январь 40 млн.руб, в том числе по продовольственным товарам 30 млн.руб., за февраль розничный товарооборот 45 млн.руб., в том числе по продовольственным товарам 32 млн.руб.
Масштаб: 1 деление - 10 млн.руб.
· секторная (круговая) диаграмма - применяется в том случае, когда нужно отобразить графически структуру явления, состоящего более чем из двух частей. При составлении секторных диаграмм исходят из соотношений: 1 % = 3,6 ˚
Пример: закуплено за месяц товаров всего на 10 млн.руб., из них картофеля на 2 млн.руб., овощей на 3 млн.руб., фруктов на 5 млн.руб.
· фигурные диаграммы – включают рисунок изображаемого показателя, что усиливает наглядность изображения. Размер рисунка соответствует размеру показателя.
2) Картограмма – контурная географическая карта, на которой штриховкой различной густоты, точками или окраской различной степени насыщенности показана сравнительная интенсивность какого-либо показателя в пределах каждой единицы нанесённого на карту территориального деления
В зависимости от того, каким способом изображена интенсивность того или другого показателя, картограммы бывают:
|
|
|

|

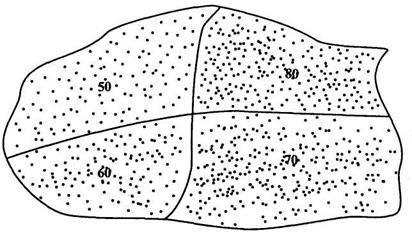

а) точечные – интенсивность признака графически показана с помощью точек

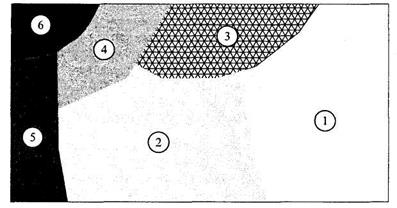

б) фоновые - интенсивность признака показана с помощью окраски различной густоты или цвета
|
|
|
3) Картодиаграмма- это сочетание карты или плана местности с диаграммой, что даёт возможность получить представление не только о величине явления, но и о его распределении по территории (например, карты по экономической географии в которых представлено размещение производительный сил по территории стран).
