Расчет высоты наполнительной рамки

Масса формовочной смеси, находящейся в литейной форме, в процессе уплотнения остается постоянной. Поэтому степень уплотнения, оцениваемая средней по объему формы плотностью d (кг/м³) смеси изменяется при прессовании обратно пропорционально изменению высоты смеси в опоке.

В отдельных вертикальных объемах формы изменение плотности также приближенно можно считать обратно пропорциональным измене­нию высоты каждого из этих столбов, если пренебречь частичным горизонтальным перетеканием смеси между ними. Логически целесообразно выделить в смеси объемы, находящиеся над моделью и вокруг нее.

На основе этих допущений рас­считывают элементы технологической оснастки, используемой при прессовании.

Если в опоке отсутствует модель или же она настолько мала, что ее объемом можно пренебречь (рис. 13), то условие постоянства массы смеси в опоке до и после прес­сования запишется следую­щим образом:

,

(25)

где d₀ и d – средняя плотность смеси до и после прес­сования, кг/м³;

H – высота опоки, м;

h – высота наполнительной рамки, м;

F – площадь опоки в свету, м².

Отсюда получаем формулу для высоты наполнительной рамки при прессовании опоки без модели плоской жесткой прессовой колодкой:

.

(26)

При прессовании плоской жесткой прессовой колодкой опоки с моделью, имеющей объем V _м (м³) (рис. 14), условие постоянства массы смеси до и после прессования будет иметь вид:

,

(27)

Отсюда высота наполнительной рамки для случая прессования опоки с моделью плоской жесткой прессовой колодкой составит:

.

(28)

Величина V _м /F называется приведенной высотой модели (при рас­пространении объема модели на всю площадь опоки F), а (H – V _м/ F) – приведенной высотой опоки (с учетом модели).

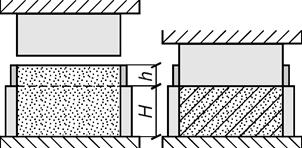

Рис. 13. К расчету наполнительной рамки (опока без модели)

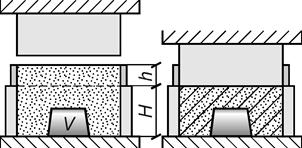

Рис. 14. К расчету наполнительной рамки (опока с моделью)

Сравнение выражений (26) и (28) показывает, что высота наполнительной рамки для опоки с моделью меньше, чем для опоки без модели на приведенную высоту модели. Причем, чем больше объем модели, тем меньше получается для одной и той же опоки высота наполнительной рамки. Такой результат очевиден, поскольку при одной и той же опоке при наличии модели масса смеси меньше, чем при ее отсутствии.
