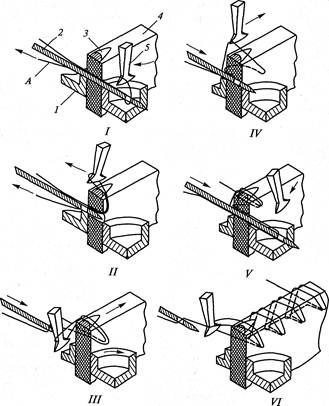

Имеет место в основном в скорняжных машинах при образовании однониточных стежков 501 кл. Игла 2 движется горизонтально, оси роликов 1 вертикальны и пересекают ось иглы (положение I). Материал 4 находится в вертикальном положении. Петлителъ (ширитель) 5 совершает сложное пространственное движение с переходом через срез материала 4. Носик 3 имеется только в машинах для пошива мягких материалов, в жестких материалах нитка А ложится непосредственно на срез материала 4.
Игла 2 при своем движении на оператора прокалывает материал 4 и проводит сквозь него нитку А. При возвращении иглы из крайнего переднего положения нитка образует за ее ушком петлю-напуск, которую при своем движении влево захватывает петлитель (ширитель) 5.
Затем петлитель 5 (положение II), двигаясь от оператора, переносит петлю через срез материала 4. Игла при этом продолжает движение назад.
Игла вышла из материала. Петлитель, продолжая движение назад, вниз и несколько вправо, подставляет петлю нитки А (положение III) на линию движения иглы так, чтобы между телом петлителя и ниткой был просвет, достаточный для прохождения иглы при минимальной длине стежка. Происходящее в это время перемещение материала способствует увеличению указанного просвета. Игла, двигаясь вперед из крайнего заднего положения, входит в просвет между ниткой и телом петлителя, тем самым проводя петлю иглы сквозь материал.
|
|
|
Петлитель 5 после этого движется влево. Когда он выйдет из-под иглы, начинается его движение вверх и вперед к оператору, при этом петля игольной нитки сбрасывается с него и остается на игле (положение IV).
Движущаяся вперед игла уменьшает длину сброшенной петли игольной нитки (положение V).
Затягивание стежка происходит благодаря одновременному действию иглы 2 при движении ее назад (положение VI) и перемещению материала. При движении иглы назад специальный зажим зажимает нитку, не давая ей скользить относительно иглы.
