Кривошипно-шатунный механизм иглы

Классификация механизмов иглы

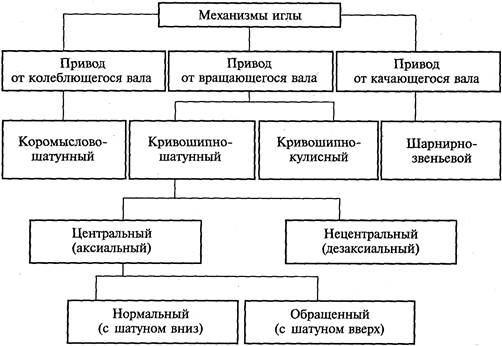

Рисунок 1 – Классификация механизмов иглы

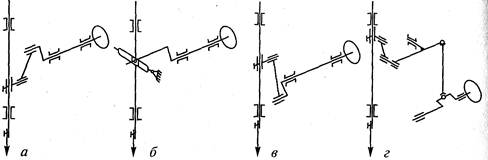

Наибольшее распространение в швейном машиностроении получил кривошипно-шатунный механизм иглы, который может быть центральным (а) или нецентральным (б). В свою очередь центральный механизм может иметь шатун, обращенный вниз (в) или шатун, обращенный вверх (г).

Рисунок 2 – Виды приводов механизма иглы.

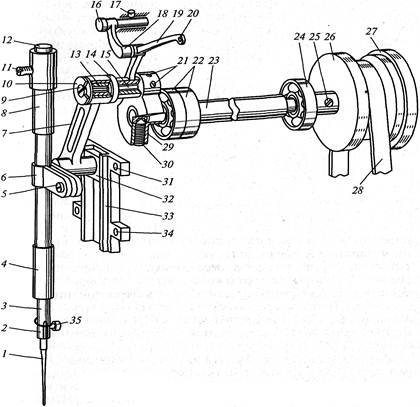

Главный вал 23 вращается в трех шарикоподшипниках 24, 22. На его правом конце двумя винтами 25 закрепляется маховое колесо 26. Сзади к маховому колесу 26 тремя винтами крепится крышка 27 для удобства ручного поворота махового колеса. В канавку махового колеса 26 вставлен клиновидный ремень 28, сообщающий вращение главному валу 23 от шки­ва электродвигателя. На левом конце главного вала 23 винтом 30 крепится кривошип 29. В его отверстие вставляется палец 14 и закрепляется двумя винтами 21. На внешнее плечо пальца 14 надевается верхняя головка шатуна 7, в которую вставлен игольчатый подшипник 13. Осевые смещения верхней головки шатуна 7 устраняются винтом 9 с левой резьбой через шайбу 10. Нижняя головка шатуна 7 надета на палец поводка 6, в котором винтом 5 закреплен игловодитель 3. На правую часть пальца поводка 6 надет ползун 32, вставленный в паз направляющей 33, прикрепленной к корпусу машины винтами 31, 34. Игловодитель 3 перемещается во втулках 4, 8, причем втулка 8 закреплена в корпусе машины винтом 11. Чтобы грязь и пыль не попадали во втулку 8, сверху в ее отверстие вставлена пластмассовая заглушка 12. Снизу на игловодителе винтом закреплен проволочный нитенаправитель 2. Винтом 35 в игловодителе 3 крепится игла 1, установленная коротким желобком вправо от работающего.

Вращательные движения главного вала 23, кривошипа 29 и его пальца 14 с помощью шатуна 7 будут преобразовываться в поступательные движения игловодителя 3 и иглы 1.
