Механизм нитепритягивателя в швейной машине 97 кл.
В машине 97-А кл. применяется кулачковый вращающийся нитепритягиватель 10. Отверстием 7 он надет на цилиндрический щуп 8 пальца кривошипа 9 и через прокладку 2 винтами 1 прикреплен к приливу пальца кривошипа 9. К фронтовой доске винтом 4 и гайкой 3 прикреплен нож 5, предназначенный для обрезки нитки при ее обрыве, чтобы устранить ее наматывание на кулачок 6 нитепритягивателя 10.

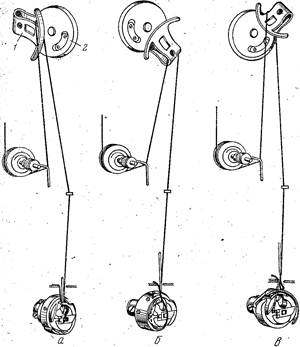

Рассматривая работу нитепритягивателя, мы видим, что при движении кулачка 1 (рис. а) нитепритягивателя 2 по верхней, левой и нижней частям траектории движения пальца кривошипа происходит подача нитки игле и челноку. В начале движения кулачка (рис. б) по правой части траектории движения пальца кривошипа начинает выбираться нитка из челночного комплекта; в конце движения (рис. в) происходит затягивание стежка.
Своевременность подачи нитки или затягивания стежка регулируют поворотом нитепритягивателя 10 после ослабления винтов 1; при повороте нитепритягивателя 10 против часовой стрелки затягивание стежка начнется раньше.
