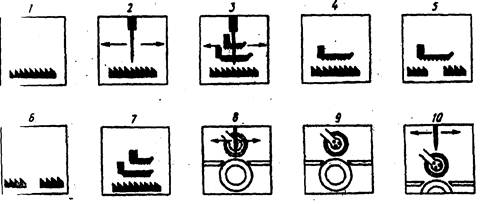

Наибольшее распространение в швейных машин нашли реечные механизмы. Но с усложнением технологических процессов потребовалось использование и других инструментов, обеспечивающих более качественное стачивание. Символы для изображения используемых инструментов, транспортирующих заготовку при шитье на машинах, показаны на рис. 1.
1. Лапка и нижняя рейка (рейка без лапки не может подавать ткань).
2 Игла и нижняя рейка (с лапкой), такой вариант снижает или полностью исключает посадку ткани (в зависимости от толщины материала), рекомендуется при стачивании многослойных швов.
3. Нижняя и верхняя рейки и игла для труднотранспортируемых тканей.
4. Нижняя и верхняя рейки.
5. Нижний дифференциальный механизм (состоит из двух реек, при этом по направлению движения первая двигается быстрее, за счет чего натягивается нижний слой ткани и устраняется посадка) и верхняя рейка.
6 Нижний дифференциальный реечный механизм.
7.Верхняя и нижняя рейки.
8. Колесико, роликовая лапка без привода и игла.
9. Колесико и роликовая лапка с приводом.
10. Колесико, роликовая лапка с приводом и игла.
