Механизмы перемещения сшиваемых материалов

Механизм перемещения материалов состоит из узлов вертикальных и горизонтальных перемещений рейки, регулятора стежка и лапки.

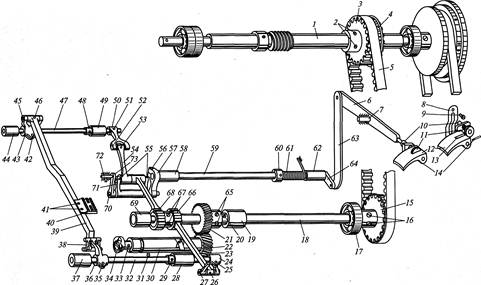

Рассмотрим узел вертикальных перемещений рейки. На распределительном валу 18 двумя винтами 67 крепится сдвоенный эксцентрик, на его правую часть, эксцентрик подъема, надета задняя головка шатуна 23 и в отверстие этой головки вставлен игольчатый подшипник 66. Передняя головка шатуна 23 винтом 26 закреплена на оси 27, вставленной в отверстия коромысла 24. Коромысло 24 винтом 25 крепится на валу подъема 32, который удерживается во втулках 28, 37, причем осевые смещения вала подъема 32 устраняются установочным кольцом 29. На валу подъема 32 винтом 35 крепится коромысло 36, соединенное с помощью звена 38 с рычагом механизма перемещения материалов 39. К этому рычагу двумя винтами 41 прикреплена рейка 40.

Если под действием эксцентрика подъема шатун 23 будет перемещаться от работающего, то коромысла 24, 36 и вал подъема 32 повернутся по часовой стрелке и звено 38 поднимет рейку 40.

Узел горизонтальных перемещений рейки устроен следующим образом. На левый эксцентрик механизма перемещения надевается передняя головка шатуна 68, и в ее отверстие вставляется игольчатый подшипник. Задняя головка шатуна 68 надевается на ось, закрепленную двумя винтами 55 в рамке 71. Точкой опоры рамки 71 является ось 70, вставленная в отверстия звена 73 и коромысла 57. На ось рамки 71 надета головка заднего шатуна 54, верхняя головка надевается на ось 52 и закрепляется винтом 53. Ось 52 вставляется в отверстия коромысла 50, закрепленного винтом 51 на валу механизма перемещения 47. Этот вал удерживается в двух втулках 44, 49, его осевые смещения устраняются установочным кольцом 48. На валу 47 винтом 42 крепится коромысло 43, в его отверстия вставляется ось 45, на которую надевается рычаг механизма перемещения материалов 39. Ось 45 винтом 46 закрепляется в коромысле 43.

Под действием эксцентрика шатун 68 будет перемещаться к работающему и от него. Если шатун 68 будет перемещаться от работающего, то рамка 71 повернется на оси 70 против часовой стрелки, шатун 54, поднявшись, повернет коромысла 50, 43 и вал 47 против часовой стрелки. Рычаг 39 и рейка 40 переместят материал от работающего.

Рассмотрим работу регулятора стежка. На пальце 72, закрепленном винтом в отверстии платформы машины, надета верхняя головка звена 73. Нижняя головка звена 73 через ось 70 соединяется с рамкой 71. Правый конец оси 70 вставлен в отверстие коромысла 57, закрепленного винтом 56 на промежуточном валу 59. Вал 59 удерживается во втулках 58, 62, на него надета пружина 61. Левый конец пружины 61 вставляется в отверстие установочного кольца 60, правый конец упирается в платформу машины. На правый конец вала 59 напрессовано коромысло 64, соединенное с помощью звена 63 с рычагом 6 — регулятором длины стежка. Рычаг 6 надет на палец 7, закрепленный винтом в стойке рукава машины. Переднее плечо рычага б имеет цилиндрическую форму. На него надета винтовая втулка 10, которая проходит через вертикальный паз шкалы 8, прикрепленной двумя винтами 9 к стойке рукава машины. Затем резьбовая часть втулки 10 входит в отверстие рукоятки 12 и на нее навинчивается гайка 11. Рукоятка 12 закреплена на переднем конце рычага 6 с помощью штифта 14. В отверстие рукоятки 12 вставляются пружина и стопор 13, устраняющий произвольный поворот гайки 11 при вибрации машины.

Чтобы закрепить строчку, работающий нажимает на рукоятку 12. Рычаг 6, повернувшись по часовой стрелке, поднимает звено 63, Коромысло 64, вал 59, коромысло 57 и звено 73 поворачивают рамку 71 против часовой стрелки и ось 70 перемещается к работа­ющему. Шатун 68, как и при прямом ходе, движется от работаю­щего. Звено 71, поворачиваясь против часовой стрелки, но уже вниз, опускает шатун 54. Коромысла 50, 43 и вал механизма пе­ремещения 47 поворачиваются по часовой стрелке, и рейка 40 перемещает материал к работающему. Когда работающий отпус­тит рукоятку 12, пружина 61 вернет все звенья узла в исходное положение.

Чтобы увеличить длину стежка, работающий завинчивает гай­ку 77. Винтовая втулка 10 при этом перемещается к работающему, а ее выступ перестает надавливать на шкалу 8. При съеме руки с рукоятки 12 рычаг 6 повернется против часовой стрелки и звено 63 опустится. Коромысла 64, 57, вал 59 и звено 73 повернутся по часовой стрелке вместе с рамкой 77, т.е. ось 70 переместится от работающего. Следует учитывать, что чем дальше ось 70 будет на­ходиться от работающего, тем больше будут вертикальные пере­мещения шатуна 54. Соответственно увеличится и длина стежка.

В рассмотренных узлах можно выделить следующие регулиров­ки. Длину стежка регулируют перемещением рычага 6 по прорези шкалы 8 при повороте гайки 77.

Высота подъема рейки над игольной пластиной регулируется поворотом коромысла 36 после ослабления винта 35. При переходе на пошив толстых материалов рейку целесообразно приподнять.

Положение зубчиков рейки 40 в прорезях игольной пластины регулируют поворотом коромысла 43 после ослабления винта 42, если рейку нужно переместить поперек платформы машины. Если же рейку необходимо переместить вдоль платформы машины, то коромысла 43, 36 после ослабления винтов 42, 35 перемещают вдоль осей валов 47, 32.

Своевременность перемещения материалов регулируется поворо­том главного или распределительного вала 18 после съема ремня 5. Добиваются такого положения, чтобы в момент начала прокола материала иглой рейка начала опускаться. Затем следует окончательно отрегулировать своевременность подхода носика челнока 34 к игле.

Для подъема и опускания лапки в машине применяются два устройства: ручное и ножное.

Шарнирная лапка 7, снабженная проволочным предохранителем 24 от прокола пальцев рук работающего, винтом 2 прикрепляется к стержню 3. Стержень 3 перемещается во втулке 4, на которую свободно надет кронштейн 25. Его палец 8 вставлен в паз фронтовой части машины. На стержне 3 винтом 28 закреплен пружинодержатель 29, причем его палец 9 вставлен в паз фронто­вой части машины, что предотвращает поворот лапки 7 и стержня 3вокруг их оси. Палец 8 кронштейна 25 соприкасается с кулачковой поверхностью рычага 5 ручного подъема лапки, надетого на ось 6. В пружинодержатель 29 упирается пружина 30, надетая на стер­жень регулировочного винта 13. К пружинодержателю 29 винтом 26 прикреплен нитенаправляющий угольник 27.

Чтобы поднять лапку 7 вручную, работающий поворачивает ры­чаг 5 по часовой стрелке. Кулачковая часть рычага нажимает на палец 8 кронштейна 25. Последний надавливает на пружинодер­жатель 29, лапка поднимается и пружина 30 сжимается. При об­ратном повороте рычага 5 лапка 7 под действием пружины 30 опус­кается.

Для ножного подъема лапки применяется следующее устрой­ство. Звено 10 с помощью шарнирного винта 7 соединяется с паль­цем 8 кронштейна 25. Верхняя головка звена 10 надевается на па­лец 77 рычага 14 ножного подъема. Рычаг14 имеет две точки опо­ры, его левое плечо надето на шарнирный винт 12, правое плечо вставлено между двумя выступами опоры 16 и надето на ось, про­ходящую через отверстие 18. Опора 16 двумя винтами 77 прикреп­лена к рукаву машины. Справа к рычагу 14 приварена скоба, и в ее отверстие вставлен верхний палец тяги 20, зафиксированный шплинтом 19. Нижний конец тяги 20 проходит через отверстие платформы машины, на нее надета пружина 21, упирающаяся в шайбу 22, положение которой фиксируется шплинтом 23. Пружина 21 стре­мится опустить тягу 20 и повернуть рычаг 14 по часовой стрелке.

Для ножного подъема лапки работающий нажимает на левую педаль. Через тягу и рычаг, удерживающийся на оси промышлен­ного стола (на рисунке не показаны), тяга 20, поднявшись, по­вернет рычаг 14 против часовой стрелки. Звено 10, поднявшись, через кронштейн 25 и пружинодержатель 29 поднимет лапку 1. Когда давление на педаль прекратится, пружина 30 опустит лапку 1, а пружина 21 возвратит звенья в первоначальное положение. Угол поворота рычага 14 ограничивается винтом 15.

Давление лапки на материал регулируют винтом 13: при его завинчивании давление лапки увеличивается.

Высота подъема лапки 1 над игольной пластиной регулируется вертикальным перемещением пружинодержателя 29 после ослаб­ления винта 28. Если пружинодержатель опустить, то высота подъема лапки увеличится.

Положение отверстия в лапке относительно линии движения иглы регулируют поворотом стержня 3 после ослабления винта 28.
