Сведения о внутрицеховых устройствах для размещения оборудования. Перегородками называют верти­кальные ограждения, разделяющие здание на отдельные помещения

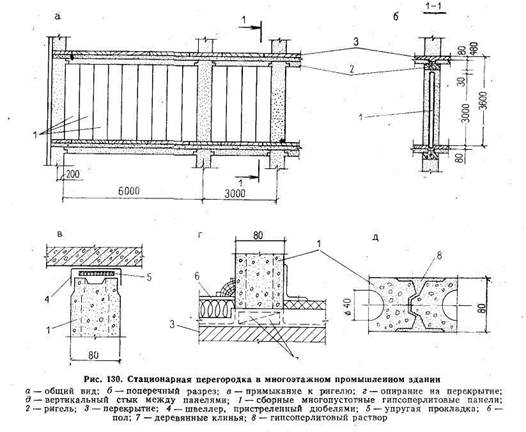

ВИДЫ ПЕРЕГОРОДОК, ИХ КЛАССИФИКАЦИЯ

Перегородками называют верти­кальные ограждения, разделяющие здание на отдельные помещения. В промышленных зданиях перегород­ки классифицируют:

по назначению: выгораживаю­щие из обшей площади цеха поме­щения складов, инструментальных кладовых и т. д.; разделительные, разграничивающие и препятствую­щие распространению шума, газа и других вредностей;

по расположению в пролете: продольные и поперечные;

по функциональным особенно­стям: стационарные (с постоянным местоположением), сборно-разбор­ные, переставляемые при измене­нии производственного процесса;

по высоте ограждения: на всю высоту помещения или только на ■часть (в пределах 2,5—3 м);

по ограждающим свойствам: глухие, с проемами, с вставками из светопрозрачного материала 'или металлической сетки;

по виду материала: железобе­тонные, каменные (из кирпича, легкобетанных блоков, стеклогип-совых плит), из профильного стек­ла, металлических, асбестоцемент-ных листов, древесностружечных плит, водостойкой фанеры;

по структуре: ^: однородные (сплошные), неоднородные со зву­коизоляционной прослойкой;

по способу возведения: индуст­риальные (из крупноразмерных элементов), неиндустр.иалыные (из мелкоразмерных элементов).

Перегородки промышленных зданий должны быть прочными, устойчивыми, долговечными, удов­летворять требованиям производст­венного процесса и быть индустри­альными и экономичными.

Для эксплуатации и ремонта технологического оборудования в производственных цехах устраива­ют:

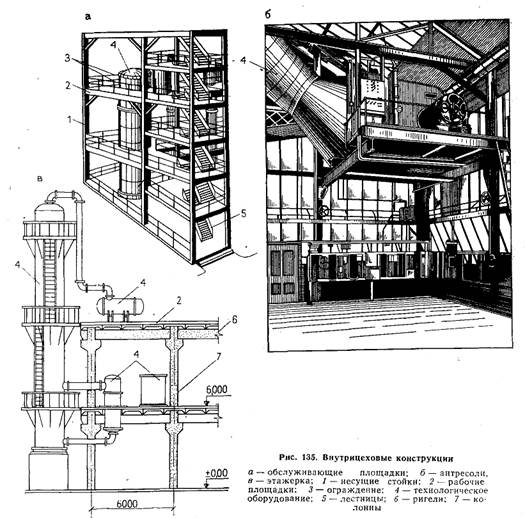

Обслуживающие площадки (рис. 135,а), которые предназначены для осмотра, ремонта оборудования, установленного в цехе, складирова­ния топлива, сырья, материалов. Они опираются на основные кон­струкции здания, на самостоятель-

ные опоры, на технологическое оборудование. Такие площадки устраивают в один или в несколь­ко ярусов.

Антресоли (рис. 135,6), исполь­зуемые для установки оборудова­ния, размещения вспомогательных помещений и для других целей. Они представляют собой встроен­ный полуэтаж, увеличивающий про­изводственную площадь цеха.

Этажерки (рис. 135,б) —это от­дельно стоящие одно-, двух- и многоярусные сооружения. Онипредназначены для установки большегабар-итного и провисающе­го оборудования.

Высота этажерок и расстояние между ярусами за­висят от условий производственно­го процесса.

Для сообщения между перекры­тиями этажерки имеют металличе­ские лестницы. Каждое перекрытие по.контуру ограждается стальными перилами высотой 1 м.

Обслуживающие площадки, ан­тресоли, этажерки выполняют в ви­де железобетонных или металличе­ских каркасов с настилами из сбор­ных железобетонных плит или из листовой стали. Пространственная жесткость таких сооружений обес­печивается установкой стальных связей в продольном и поперечном направлении.
