Устройство и принцип действия центробежных насосов

Классификация насосов

Существующие типы насосов по принципу действия различаются на три группы: лопастные, объемные и насосы других типов.

Лопастные насосы. В них механическая энергия двигателя преобразуется в гидравлическую энергию путем динамического взаимодействия лопастей вращающегося рабочего колеса с потоком жидкости.

К этим насосам относятся: центробежные, осевые и вихревые.

Объемные насосы. Действуют по принципу вытеснения жидкости поршнем, плунжером или роторным вытеснителем.

К этим насосам относятся: поршневые, плунжерные, винтовые и др.

Насосы других типов. К ним относятся эрлифты, струйные насосы и др.

В централизованных системах водоснабжения наиболее широко применяются центробежные насосы (рис. 33). Центробежные насосы обладают рядом преимуществ перед насосами других типов. Эти насосы просты по устройству, надежны в эксплуатации, обеспечивают равномерную подачу жидкости и могут быть непосредственно соединены с электродвигателем.

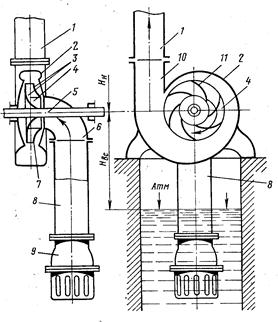

Рис. 33. Схема устройства центробежных насосов:

1 - напорный трубопровод; 2 – корпус насоса; 3 – два диска; 4 – каналы; 5 вал; 6 – всасывающий патрубок; 7 – рабочее колесо; 8 – всасывающий трубопровод; 9 – приемный клапан; 10 – нагнетательный патрубок; 11 криволинейные лопатки.

Центробежный насос состоит из литого спирального корпуса, в котором на валу вращается рабочее колесо, представляющее собой два диска, между которыми находятся криволинейные лопатки.

Лопатки и стенки дисков образуют каналы, идущие от центра колеса к его внешней окружности.

Рабочее колесо, расположенное в корпусе насоса, приводится во вращение электродвигателем.

Корпус насоса имеет два фланцевых патрубка – всасывающий, по которому жидкость поступает в насос и нагнетательный, через который жидкость подается в напорный трубопровод, снабженный приемным клапаном.

Перед пуском насоса его корпус и всасывающий трубопровод заливают перекачиваемой жидкостью.

Под действием центробежной силы жидкость отбрасывается от центра рабочего колеса (всасывающая полость) к его периферии (напорная полость). Кинетическая энергия жидкости в отводных устройствах насоса преобразуется в потенциальную энергию, в результате чего повышается давление. В центре рабочего колеса образуется разрежение, благодаря чему происходит всасывание жидкости из водоема и непрерывное ее движение через насос.

Центробежные насосы классифицируются по различным признакам:

1. По числу рабочих колес:

одноступенчатые;

многоступенчатые.

2. По способу подвода жидкости к рабочему колесу:

с односторонним подводом;

с двусторонним подводом.

3. По расположению вала насоса:

горизонтальные;

вертикальные.

4. По роду перекачиваемой жидкости:

водопроводные;
