Режим работы насоса определяется величиной геометрической высоты подъема жидкости и гидравлическими сопротивлениями системы трубопроводов. Следовательно, напор насоса при заданной подаче (производительности) должен соответствовать сопротивлению системы:
Н = Н г + , м. (39)
Графическое изображение зависимости потребного напора от расхода жидкости в трубопроводе называется характеристикой системы (трубопровода). Для определения режима работы насоса и подключенного к нему трубопровода необходимо совместить их характеристики. Точка пересечения характеристик насоса и трубопровода А – называется рабочей точкой.
Рабочая точка определяет подачу жидкости Q в данный трубопровод и напор насоса Н. На рис. 35 представлена характеристика совместной работы насоса и трубопровода [ 8, 9 ].
Регулирование работы центробежного насоса с целью изменения величины подачи и напора может быть осуществлено изменением частоты вращения или срезкой рабочего колеса. Существует также способ регулирования работы центробежного насоса изменением характеристики системы трубопроводов. Последним способом можно только уменьшить подачу насоса.
|
|
Наиболее экономичным способом регулирования работы насосного агрегата является изменение числа оборотов рабочего колеса.
Рис. 35. Характеристика совместной работы насоса и трубопровода:
1 – характеристика системы (трубопровода); 2 - характеристика насоса; А – рабочая точка.
Совместная работа центробежных насосов может быть параллельной и последовательной.
При параллельной работе двух или нескольких насосов, включенных в общий трубопровод, увеличивается подача (производительность), а напор остается неизменным.
Суммарную характеристику параллельно работающих насосов получают графическим методом путем сложения абсцисс кривых Q-H всех насосов при одинаковых напорах (ординат). На рис. 36 представлена характеристика двух параллельно работающих насосов одной марки.

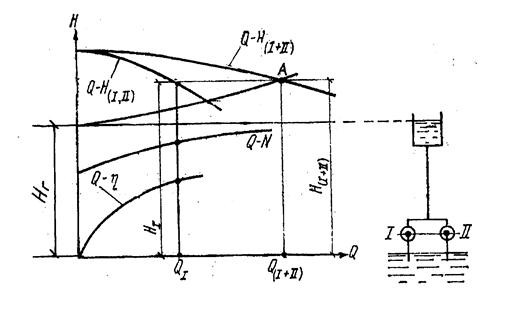

Рис. 36. Характеристика двух параллельно работающих насосов:
А - рабочая точка; Q-H(I,П) - характеристика одного насоса из двух параллельно работающих; Q-H(I+П) – характеристика двух параллельно работающих насосов; Н г- геометрическая высота подъема воды; QI и НI - соответственно подача и напор в системе при работе одного насоса из двух параллельно работающих; Q(I+П) и H(I+П) – соответственно подача и напор в системе при работе двух параллельно работающих насосов.
При последовательной работе двух или нескольких насосов, включенных в общий трубопровод, увеличивается напор, а подача остается неизменной.
Суммарную характеристику последовательно работающих насосов строят графическим методом путем сложения ординат кривых Q-H всех насосов при одинаковой подаче (абсциссе). На рис. 37 представлена характеристика двух последовательно работающих насосов одинаковой марки.
|
|
Рис. 37. Характеристика двух последовательно работающих насосов:
А - рабочая точка; Q-H(I,П) - характеристика одного насоса из двух последовательно работающих; Q-H(I+П) – характеристика двух последовательно работающих насосов; Н г- геометрическая высота подъема воды; Q(I+П) и H(I+П) – соответственно подача и напор в системе при работе двух последовательно работающих насосов.
