Автоматическое гашение поля (АГП)

Лекция №4. Автоматическое гашение поля и АРВ

Содержание лекции: автоматическое гашение поля синхронных генераторов и АРВ.

Цель лекции: изучение системы гашения поля и АРВ синхронных генераторов и их особенностей.

Автоматическое гашение поля - это процесс быстрого уменьшения магнитного потока возбуждения генератора до величины, близкой к нулю.

Короткое замыкание внутри СГ происходит через электрическую дугу, что обуславливает значительное повреждение обмоток статора и активной стали. Быстрое гашение поля генератора необходимо для ограничения размера аварии и предотвращения выгорания меди обмотки и стали статора.

Если просто отключить обмотку ротора от возбудителя, то за счет большой индуктивности на ее зажимах могут возникнуть большие перенапряжения, способные вызвать пробой изоляции. Нужно с одновременным отключением возбудителя обеспечить поглощение энергии магнитного поля обмотки ротора.

В настоящее время известны три способа гашения поля: замыкание обмотки ротора на гасительное (активное) сопротивление; включение в цепь обмотки ротора дугогасительной решетки и противовключение возбудителя.

В первом случае процесс затягивается и имеется возможность пробоя, поэтому наиболее распространенным способом является гашение поля при помощи дугогасительной решетки, как это показано на рисунке 4.1.

При КЗ в генераторе реле защиты KL срабатывает и отключает генератор от внешней сети, воздействуя на электромагнит отключения YAT выключателя, а также подает импульс на отключение АГП. АГП снабжен решеткой из медных пластин 4 при расстоянии между ними 1,5-3 мм.

Рисунок 4.1 - Схема электрических цепей при гашении поля генератора автоматом с дугогасящей решеткой

АГП имеет рабочие 2 и дугогасительные 1 контакты, которые при нормальной работе замкнуты. Контакты 3 АГП вводят добавочное сопротивление R _д в цепь возбуждения возбудителя. При отключении автомата сначала размыкаются рабочие контакты, а затем дугогасительные. Дуга затягивается с помощью магнитного дутья в дугогасительную решетку и разбивается на ряд последовательных коротких дуг, падение напряжения на которых сохраняется постоянным, равным 25-30 В, несмотря на изменение тока в дуге в широких пределах. Время гашения составляет 0,5-1 с, а условия гашения близки к оптимальным.

Для генераторов с тиристорным возбуждением при отключении автомата гашения поля главные вентили переводятся в инверторный режим, как это показано на рисунке 4.2.

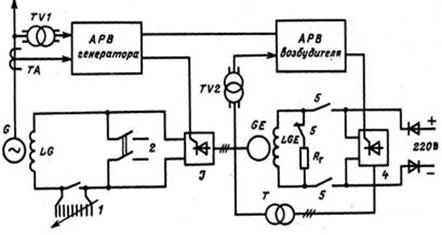

1 - АГП; 2 - ввод резервного возбуждения; 3 - главный тиристорный возбудитель; 4 - тиристорный возбудитель вспомогательного генератора; 5 - контакты гашения поля; RГ - сопротивление гашения поля. Рисунок 4.2 - Гашение поля при независимом тиристорном возбуждении генератора

Магнитное поле подвозбудителя гасится после гашения поля главного генератора за счет инвертирования выпрямителей, питающих его обмотку возбуждения.
