Опорные устройства балочных систем

ОПРЕДЕЛЕНИЕ ОПОРНЫХ РЕАКЦИЙ

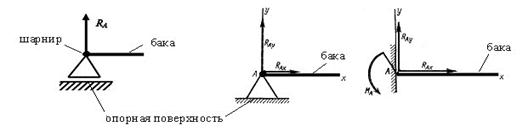

1) Шарнирно-подвижная опора (рис. 4.1, а)- допускает поворот вокруг оси шарнира и линейное перемещение па­раллельно опорной плоскости. Направление опорной реакции - перпендикуляр к опорной плоскости. (рис. 5.1, б).

2) Шарнирно-неподвижная опора (рис, 4.1, б) - допу­скает только поворот вокруг оси шарнира, но не допускает никаких ли­нейных перемещений. Опорная реакция R_A раскладывается на две составляющие - R_Ax и R_Ay.

3) Жесткая заделка (защемление) (рис. 4.1, в)- не допускает ни линейных перемещений, ни поворота.В защемлении действуют две составляющие опорной реакции - R_Ax, R_Ay и реактивный момент М_А.

а) б) в)
