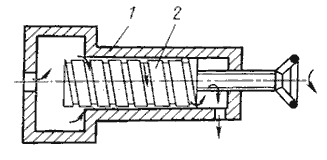

Рис.6.10. Линейный дроссель:
1 - корпус; 2 - винт
Рис.6.11. Принципиальные схемы нелинейных дросселей:
а - игольчатого; б - комбинированного; в - пробкового щелевого;
г - пробкового эксцентричного; д - пластинчатого пакетного;
е - пластинчатого; ж - условное обозначение регулируемого дросселя;
1 - корпус; 2 - игла; 3 - диафрагма; 4 - пробка; 5 - пластина; 6 - втулка
Рис.6.12. Проливочные характеристики: а) - дросселя Г77-11; б) - регулятора расхода Г55-21
Рис.6.12. Проливочные характеристики: а) - дросселя Г77-11; б) - регулятора расхода Г55-21
Рис.6.12. Проливочные характеристики
а - дросселя Г77-11; б - регулятора расхода Г55-21
