Ограничители расхода
Ограничителем расхода называется клапан, предназначенный для ограничения расхода в гидросистеме или на каком-либо ее участке.

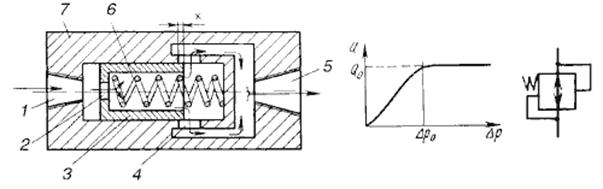

Рис.6.8. Ограничитель расхода:
а - принципиальная схема; б - зависимость Q=f (Δ P); в - условное обозначение
При значении перепада давления Δ P < Δ P0 расход жидкости через ограничитель расхода будет зависеть от ΔP. При Δ P > Δ P0 расход жидкости станет предельным и равным Q0 (см.рис.6.8, б).
Делителем потока называется клапан соотношения расходов, предназначенный для разделения одного потока рабочей жидкости на два и более равных потока независимо от величины противодавления в каждом из них.

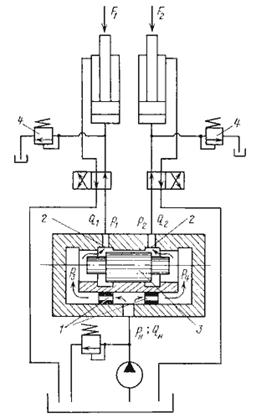

Рис.6.9. Делитель потока:
а - принципиальная схема; б - условное обозначение;
в - условное обозначение сумматора потока
