Согласно инструкции по исследованию газоконденсатных месторождений на газоконденсатность (1975 г.) исследования состава природного газа и конденсата в лабораторных условиях осуществляют согласно схеме, приведенной на рисунке 10.
Отобранные пробы сырого конденсата подвергают дегазации на лабораторной установке приведенной на рисунке 11.
Методика проведения дегазации сырого конденсата заключается в следующем. Контейнер с сырым конденсатом 3 помещается в термостатируемую баню 2, где с помощью термостата 1 поддерживается постоянная температура. Для улавливания жидких углеводородов используются стеклянные змеевидные ловушки 7 погруженные в охлаждающую смесь льда с солью, обеспечивающие температуру минус 20 0С. Разгазирование проб сырого конденсата осуществляется со скоростью не более 5 л/ч путем открытия вентиля 5 на контейнере 3 и направлением газа в газометр 8. Температура в бане поддерживается на уровне 20 0С. После прекращения выделения газа из контейнера 3 температура в бане поднимается до 35 0С, и выделившееся дополнительное количество природного газа также направляется в газометр 8. Из собранного в ловушках 7 конденсата также удаляется растворенный газ за счёт поднятия температуры охлаждающей смеси до 5 0С. Далее предварительно охлажденный до 10 – 15 0С конденсат из контейнера 3 вместе с конденсатом из ловушек 7 подвергается дебутанизации на лабораторной ректификационной колонке.
|
|

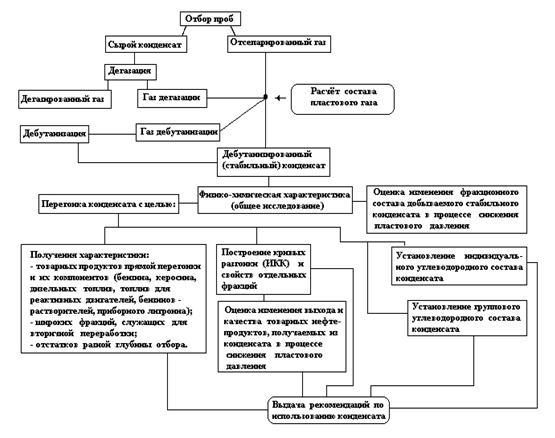

Рисунок 10. Схема исследований проб природного газа и конденсата
Рисунок 11. Принципиальная схема лабораторной установки по дегазации сырого конденсата: 1 – термостат; 2 – баня; 3 – контейнер; 4 – термометр; 5 – вентиль; 6 – манометр; 7 – ловушки; 8 – газометр
Принципиальная схема установки дебутанизации дегазированного конденсата приведена на рисунке 12.
Рисунок 12. Принципиальная схема установки по дебутанизации дегазированного конденсата:
1 – колба; 2 – колбонагреватель; 3 – ЛАТР; 4 - ректификационная колонка; 5 – холодильник; 6 – приёмник; 7 – ловушка; 8 – охлаждающая смесь соли со льдом; 9 – газовая бюретка; 10 – термометр; 11 – кран
Замеры выхода конденсата осуществляют в БСУ на трех-четырех режимах по давлению, при чем, на каждом режиме для двух-трех значений температуры. По полученным данным строятся графические зависимости выхода конденсата от температуры для различных значений давления для первой и второй ступеней сепарации природного газа. Затем, на основе полученных графических зависимостей строятся изотермы конденсации – выход конденсата от давления для различных температур для первой и второй ступеней сепарации.
|
|
Дебутанизация конденсата осуществляется следующим образом. Конденсат, находящийся в колбе 1, нагревается с помощью колбонагревателя 2. Данный процесс осуществляется до полного прекращения выделения газа из колбы.
Дебутанизированный конденсат (С5+выс) из колбы и ловушек переливается в мерный цилиндр, где осуществляется замер его объёма и при помощи пикнометра определяется его плотность при 20 0С и молекулярный вес.
На основе выполненных исследований получают исходные данные для расчёта состава пластового газа и сырого конденсата (таблице 3).
Расчёт состава пластового газа осуществляют исходя из 1000 г-молей отсепарированного природного газа. При этом количество природного газа (А), выделившегося при дегазации сырого конденсата вычисляют по выражению
, г-моль. (2)
Количество газа дебутанизации вычисляется по выражению следующего вида:
, г-моль. (3)
Содержание в сыром конденсате С5+выс определяется из выражения:
, (4)
г-моль/1000 г-молей отсепарированного газа.
Таблица 3. Исходные данные для расчёта состава газа и конденсата
Показатели | Размерность | Условные обозначения |
Количество выделяющегося сырого конденсата по промысловым данным | см3/м3 отсепарированного. газа | q |
Объём контейнера, в который отобран сырой конденсат | см3 | V |
Плотность С5+выс при температуре 20 0С | г/см3 | |
Молекулярный вес | - | С5+выс |
Количество газа выделяемого из сырого конденсата в объёме контейнера: при дегазации при дебутанизации | л л | а б |
Содержание жидких углеводородов (С5+выс) в дебутанизированном конденсате в объёме контейнера | см3 | b |
Содержание в дебутанизированном конденсате: i – пентана n - пентана | мольные проценты мольные проценты | С d |
В дебутанизированном конденсате содержится следующее количество:
, г-моль; (5)
- нормального пентана:
, г-моль; (6)
- гексана и более высококипящих (С6+выс):
F = В – (D - E), г-моль. (7)
Результаты расчётов, выполненные по формулам (2) – (7) затем используются для определения состава сырого конденсата и пластового газа (таблица 4).
Таблица 4. Расчет состава сырого конденсата и пластового газа
Компоненты | Газ сепарации | Газ дегазации | Газ дебутанизации | Пентаны и вышележащие в дебутанизированном конденсате г-моль | Суммарное содержание газов дегазации, дебутанизации, пентанов и вышекипящих, г-моль | Состав сырого конденсата, проценты мол. | Суммарное содержание газов сепарации, дегазации, дебутанизациипентанов и вышекипящих, г-моль | Состав пластового газа, проценты мол. | |||
Проценты мольные | г-моль | Проценты мольные | г-моль | Проценты мольные | г-моль | ||||||
Всего |
Исходя из общего числа грамм-молей газа дегазации "А" и газа дебутанизации "Б" и их состава (по данным хроматографического анализа) вычисляются значения числа грамм-молей отдельных компонентов (графы 5 и 7).
Состав сырого конденсата определяется путём суммирования по компонентам числа молей газа дегазации, дебутанизации, гексанов и вышекипящих углеводородов. Далее полученное число грамм-молей каждого компонента делится на их общее число (т.е. суммируются графы 5, 7,8; результат в графе 9; затем каждая строка графы 9 делится на её сумму, а результат заносится в графу 10). Таким образом, определяется состав сырого конденсата при давлении и температуре сепарации газа в промысловых условиях.
Состав пластового газа определяется суммированием по компонентам числа грамм – молей газа сепарации, дегазации, дебутанизации, пентанов, гексанов и вышекипящих углеводородов и полученное число грамм-молей каждого компонента делится на их общее число (графа 11), и результат заносится в графу 12.
|
|
При двухступенчатой сепарации производятся расчёты аналогичные вышеуказанным по определению состава сырого конденсата и пластового газа.
