Информационные потоки в САПР

Виды данных, хранимых в БзД.

Виды ИО.

Информационное обеспечение САПР

Назначение ИО – предоставление пользователям САПР необходимых данных для выполнения предусмотренных в САПР проектных операций и процедур.

Данные – сведения о некоторых фактах, позволяющие делать определенные выводы.

Другими словами, основное назначение ИО, представлять пользователям САПР достоверную информацию в определенном виде.

Примеры ИО САПР:

- типовые проектные решения (напр., описание технологий);

- типовые элементы и комплектующие изделия;

- каталоги (станки, инструменты, оснастка, приспособления).

Различают два основных вида информационных систем:

1. Банки данных (БнД).

2. Информационно-поисковые системы (ИПС).

Эти системы различаются в основном информационным языком, с помощью которого осуществляется описание информации и манипуляции над ней.

I Банки данных состоят из базы данных (БзД) и системы управления базой данных

БнД = БзД + СУБД

Информационный язык БнД – это совокупность двух языков:

- языка описания структуры данных (ЯОД);

- языка манипулирования данными (ЯМД).

БнД – совокупность специально организованных данных, рассчитанных на применение в большом количестве прикладных программ, т.е. тех данных, которые обрабатываются более чем в одной программе (программном модуле).

В БзД данные должны быть представлены в одной из форм, допустимых в рассматриваемом БнД.

СУБД реализуется посредством спец. ППП, которые предназначены для:

- накопления (ввод; изменения; модификация);

- хранения;

- поиска информации (извлечения)

Т.о. СУБД реализует доступ к БнД.

1. Архив – справочные данные о типах, параметрах, структуре унифицированных деталей и приборов; типовых проектах и тех. процессах; материалах и т.д.

2. Рабочий массив (РМ) – содержит результаты выполнения предыдущих этапов проектирования конкретных объектов, предназначенные для использования на последующих этапах.

РМ представлены в виде кодов, записанных на различные программоносители НМД, НМЛ, и т.д.)

Примеры РМ: - констр. докум. и технич. описания РМ можно называть информацией о проекте.

II Информационный язык ИПС – это, как правило, ограниченный язык, с помощью которого описывают содержание документальных источников информации (статей, книг, стандартов и т.д.) в виде набора понятий, отражающих основное содержание документов.

Различают 2 основных вида ИПС:

- документальные (указатели в книге; библиотечный каталог);

- фактографические (телефонный справочник; адресная книга; каталог изделий).

Удобно показывать в виде обмена данными.

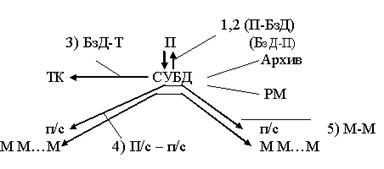

Рис. Информационные потоки в САПР

П – пользователь; ТК – технологический комплекс; п/с – подсистема САПР; М – модуль (программный)

Потоки:

1. П – БзД

2. БзД – П

3. БзД – ТК

4. п/с – п/с

5. М – М

1. Потоки 1 и 2 используются при занесении или корректировании данных в БзД инженерами пользователями САПР или получении ими необходимой информации из БзД.

2. Поток 3 необходим для передачи управляющей информации, получаемой в САПР, на автоматическое технологическое оборудование.

3. Поток 5 служит для информационной связи прикладных программ, входящих в к-л маршрут проектирования, между собой, а поток 4 – для информационной связи различных подсистем. Наличие потока ПС – ПС (4) – необходимое условие реализации сквозного автоматизированного проектирования сложных объектов.
