В зависимости от характера разрушения и отделения угля от массива струей воды различают рабочие операции размыв и гидроотбойку. Размыв это разрушение слабого массива, состоящего из отдельных свободных или непрочно связанных частиц, отдельностей, которые можно считать свободными, гидроотбойка осуществляется тогда, когда гидроэнергия струи воды полностью расходуется на разрушение и отделение угля от монолитного массива. Разрушенный гидромониторной струей уголь транспортируется гидросмывом пульпы (смесь воды и угольных частиц различных по размерам фракций).

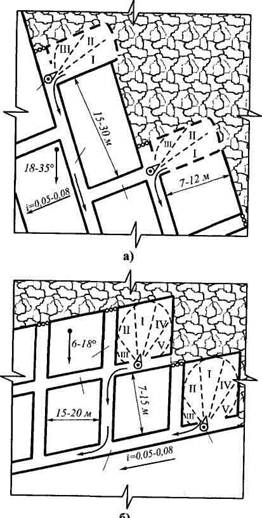

Технологическая схема гидравлической выемке тонких пологонаклонных угольных пластов представлена на рисунке 9.6. При этом выемка угля осуществляется в зависимости от системы разработки пласта (длинными столбами по простиранию или падению), односторонней (см. рис. 9.6, а) или двусторонней (см. рис. 9.6, б) заходками. Размеры выемочных участков зависят от технических возможностей гидромониторов, формирующих дальность полета струи при сохранении ею разрушительной энергии. Выемочные пластовые выработки проводятся с применением гидромониторов под углами наклона, обеспечивающими самотечную гидротранспортировку пульпы по их подошве на аккумулирующие выработки.
|
|
Состав работ при гидравлическом способе выемке угля:
-контроль за состоянием кровли;
-управление гидромонитором (как правило, дистанционное);
- контроль за грузопотоком;
- передвижка гидромонитора на новую рабочую позицию.
|
Меры безопасности при гидравлической выемке угля [4]: перед началом работы гидромонитора из сферы действия его струи должны быть удалены люди; при автоматическом управлении гидромонитором на подступах к сфере действия его струи должны вывешиваться знаки
"Вход запрещен";
запрещается:
-ручное управление гидромониторами при давлении воды свыше 3 МПа (30 кгс/см2);
-оставление без надзора работающего гидромонитора с ручным и дистанционным управлениями;
— работа гидромониторов без защитных приспособлений от отраженных брызг воды, кусков угля и породы;
каждый гидромонитор должен быть снабжен задвижкой, вмонтированной в него или в водопроводящий трубопровод, на расстоянии не более 50 м от гидромонитора;
в месте установки задвижки при ее закрытии должен вывешиваться транспарант с надписью "Не открывать! Работают люди!";
|
|
включение и выключение технологических насосов, а также открывание и закрывание задвижек на технологических водоводах должно производиться по разрешению горного диспетчера, за исключением аварийных случаев.
Производительность гидравлической выемки угля зависит не только от его сопротивляемости разрушению гидромониторной струей и ее напора, но и мощности пласта, угла наклона подошвы очистной выработки, а также размеров выемочного участка и порядка его отработки по секторам.
Преимущества гидравлической выемки угля заключаются в одноопе-рационности и обеспечении минимального пылеобразования; недостатки -повышении влажности воздуха с ростом температуры окружающей среды.
Разрабатываются комбинированные с гидравлическим способом выемки угля: гидромеханический, механогидравлический, не исключая гидроотбойные выемочные машины, работающие со става скребкового конвейера.
Гидравлический подземный способ выемки тонких пластов пока не получил широкого распространения в угольных шахтах.
Вопросы для самоконтроля по теме 9
9.1 Понятие о гидравлическом способе выемки угля и его параметрические характеристики.
9.2 Конструктивно-технологические характеристики гидромониторов и их принципиальные схемы.
9.3 Факторы, определяющие производительность гидравлического способа выемки угля.
9.4 Технологические схемы гидравлической выемки тонких пологона-клонных угольных пластов.
9.5 Состав рабочих операций при выемке угля гидромонитором.
9.6 Правила безопасности при гидравлическом способе выемки угля.
