Для выемки тонких пологонаклонных угольных пластов

Конструктивно-технологические особенности струговых установок

Несмотря на многообразие типов и модификаций статических струго­вых установок с различными техническими характеристиками, применяемых для выемки угольных пластов на шахтах Украины (УСТ-2, УСТ-2а, УСТ-2М; УСТ-4, УСБ-67, УСБ-96, УСБ-2, УСБ-2М, СО-75, СО-75М, СО-90, СО-90У, УСВ-2, СН-75, СН-75М, СН-96, СН-06, ЗСКП, 1СНТ, С700), не исключая и новые разрабатываемые конструкции, все они обладают общими конструк­тивно-технологическими признаками. Из вышеуказанных различают струго­вые установки скользящего и отрывного типов, у которых тяговая цепь рас­положена соответственно под забоем и со стороны выработанного простран­ства, без подконвейерной и с подконвейерной плитами. Технические харак­теристики наиболее распространенных струговых установок для выемки угольных пластов представлены в таблице 8.1.

Предпочтительная область применения статических струговых уста­новок для выемки угольных пластов предварительно можно установить по совокупному качественному критерию, учитывающему мощность и угол па­дения пласта, крепость угля и породных прослоев (табл. 8.2).

С учетом размещения приводов струговых установок (в лаве или со­пряженных с ней подготовительных выработках) целесообразно предусмат­ривать различные схемы их компановки (рис. 8.11).

Таблица 8.1- Основные технические характеристики струговых установок для выемки тонких пологонаклонных угольных пластов

Параметр и единица его из­мерения Количественное значение параметра
Тип струговой установки
отрывной скользящий
УСТ- 2М УСТ-4 СО- УСВ-2 СН- 75М 1СНТ С700 СН-
Область применения установки: диапазон мощности пласта, м 0,55-1,0 0,55-1,2 0,6- 1,2 0,9- 2,0 0,65-1,2 0,6- 1,0 0,85-1,35 0,85- 1,40
предельный угол падения пластг (град.) при выемке по: простиранию
восстанию
падению
сопротивляемость угля резаник (не более), кН/м
Длина лавы, м
Скорость движения, м/с: струга 0,6- 1,5 0,58- 1,5 0,71-1,73 0,92-1,51 0,78-1,5 - 1,95 1,93
цепи конвейера 0,58- 1,5 0,58-1,87 0,56-1,38 0,54-0,9 0,58-1,38 - 0,24-0,73 0,85
Глубина стружки, мм 55-85 50-60 50-70   30-70 .   -
Расстояние между домкратами прижатия 5,4 5,4 3,0 3,0 3,0 - - -
Габаритные размеры рештачной секции, мм: длина       -     - -
ширина       -     - -
высота       -     - -
Высота струга, мм 340-700 340-600 380-610 - 440-600 - 788-1298 740-920
Калибр цепей, мм: струга 26х 26х 92-С 26х 92-С - 26х 92 26х 92-С 38х 137 34х 126
конвейера 24x86 24х 86-С 24х 86-С - 24x86 24х 86-С 30x108 26x92
Высота привода, м       - - - - -
Масса, т: струга 0,580 - 1,240 1,240 1,275 - - -
1 м тяговой цепи 0,087 - 0,087 0,087 0,087 - - -
домкрата 0,055 - 0,110 0,115 0,110 - - -
редуктора 1,976 - 2,360 2,700 2,645 - - -
комплекта в поставке (не более) НО     - - - - -


Рекомендуемая область применения струговой выемки:

- угольные пласты мощностью 0,5-2,0 м с утлом наклона линии очи­стного забоя до 25°;

- угли невязкие;

- пласты антрацита с ясно выраженной природной трещиноватостью и наличием отжима;

- строение пласта простое;

- верхняя пачка угля склонна к самообрушению;

- боковые породы не ниже средней устойчивости;

- волнистость почвы пласта спокойная;

- отсутствие в пласте твердых включений.

Рисунок 8.11 - Струговая установка типа УСТ-4: а и б —общие виды соот­ветственно привода и струга; в — схемы (в плоскости пласта) компановки приводов: 1 и 2 — привода соответственно струга и конвейера; бдомкра­ты прижатие; 7 - направляющая лыжа с рапорными стойками 8; 9 - вспо­могательное оборудование

Струговая установка скользящего типа предназначена для выемки более крепких углей (рис. 8.12), однако в настоящее время более распространены струговые установки отрывного действия (рис. 8.13).

Рисунок 8.12 — Общий вид струговой установки типа СО-06

А-А

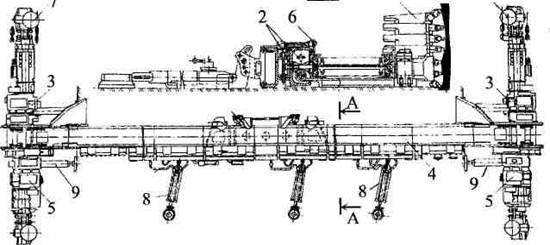

Рисунок 8.13- Струговая установка типа СО-75М: 1 - струг с тяговой цепью 2 и приводами 3; 4 - скребковый конвейер с приводами 5; б-система орошения; 7 - гидростолы с направляющими балками и распорными стойками; 8и9- дом­краты прижатия и продольного действия

По сопротивлению разрушению стругом угли подразделяются на IX категорий в зависимости от затрат машинного времени на выемку 1 м3 угля в массиве (табл. 8.4) [17].

Для снижения ручного труда по раскайловке негабаритных кусков угля (чаще антрацита) на выходе со скребкового конвейера струговой установки ис­пользуются механические дробилки штангового и пикового типов (рис. 8.14), которые через систему соответствующих передач, периодически с заданной частотой на выходе грузопотока из лавы изменяют его пропускной зазор. Техническая характеристика пиковой дробилки УРН-2 представлена в таблице 8.5.

Таблица 8.4 - Категории угля по сопротивлению разрушением стругом

Кате­гория Выемочная мощность пласта, м
0,46-0,57 0,58-0,71 0,72-0,85 0,86-1,00 1,01-1,13 1,14-1,32 1,33-1,49 1,50-1,6
  Основной (машинный) час выемки 1 м3 угля, мин./м3

I 2,540- 2,200 2,190- 1,910 1,900- 1,660 1,650- 1,440 1,430- 1,260 1,250- 1,100 1,090- 0,949 0,984- 0,828
II 2,190- 1,910 1,900- 1,660 1,650- 1,440 1,430- 1,260 1,250- 1,100 1,090- 0,949 0,984- 0,828 0,827- 0,720
Ш 1,900- 1,660 1,650- 1,440 1,430- 1,260 1,250- 1,100 1,090- 0,949 0,984- 0,828 0,827- 0,720 0,719- 0,626
IV 1,650- 1,440 1,430- 1,260 1,250- 1,100 1,090- 0,949 0,984- 0,828 0,827- 0,720 0,719- 0,626 0,625- 0,544
V 1,430- 1,260 1,250- 1,100 1,090- 0,949 0,984- 0,828 0,827- 0,720 0,719- 0,626 0,625- 0,544 0,543- 0,473
VI 1,250- 1,100 1,090- 0,949 0,984- 0,828 0,827- 0,720 0,719- 0,626 0,625- 0,544 0,543- 0,473 0,472- 0,412
VII 1,090- 0,949 0,984- 0,828 0,827- 0,720 0,719- 0,626 0,625- 0,544 0,543- 0,473 0,472- 0,412 0,411- 0,357
VIII 0,984- 0,828 0,827- 0,720 0,719- 0,626 0,625- 0,544 0,543- 0,473 0,472- 0,412 0,411- 0,357 0,356- 0,312
IX 0,827- 0,720 0,719- 0,626 0,625- 0,544 0,543- 0,473 0,472- 0,412 0,411- 0,357 0,356- 0,312 0,311- 0,271


Рисунок 8.14 — Общие виды дробилок для разрушения негабаритных кусков угля в струговых установках: а - пиковая УРН-2 на стенде; б - штанговая УРН в лаве

Таблица 8.5 - Техническая характеристика УРН-2

Параметры и единица их измерения Количественное значение пара­метра
Расчетная производительность, т/мин. 6-15
Ход рабочего органа, мм
Число ходов рабочего органа в мин. 101; 87
Кусковатость дробленого угля, мм 150-400
Габаритные размеры, мм:
длина
ширина
высота:
I типоразмера
II типоразмера
III типоразмера
Масса, т 4,4

Основные направления совершенствования струговой выемки угольных пластов базируются на ее технологических преимуществах и связаны прежде всего с созданием модульных конструкций струговых установок, обеспечиваю­щих область их применения в широком диапазоне условий без снижения произ­водительности и безопасности труда [23]. С конструктивно-технологической точки зрения к этим направлениям следует отнести обеспечения:

- полноты обработки пласта стругом;

- фиксированной глубины стружки;

- управляемости струговой установкой в плоскости пласта;

- надежного удержания установки от сползания;

- полноты зачистки угля;

- недопущения заштыбовки скребкового конвейера;

- унификации блоков и узлов;

- автоматизированного контроля за работой установки.
