Верхняки рамной индивидуальной призабойной крепи и ра­бочие операции при их навеске

В качестве средства перекрытия кровли в пределах призабойного про­странства лавы используются металлические и деревянные верхняки, а также при неустойчивых ее нижних слоев - затяжки. Наиболее рационально ис­пользовать металлические верхняки различных конструкций и силовых ха­рактеристик (табл. 10.7).

Таблица 10.7 - Техническая характеристика металлических верхняков индивидуальной крепи

Типоразмер верхняка   Параметр и единица его измерения
шаг уста­новки, мм высота, мм ширина, мм масса, кг рабочее со­противле­ние, кН

1ВВ30 14,4
2ВВ30 17,6
3BB30 21,6
Опора 14,0
1ВВ30м 14,6
2ВВ30м 18,6
ЗВВЗОм 22,4
Опора 12,6
1ВР (8) 32* 14,2 6**
2ВР 19,3
ВИК 16,0
1000***
1260***
1ВДУ 14,3 44**
2ВДУ 17,5
ЗВДУ 21,1
1ВН 12,7
ЗВН 19,1


* В месте установки стойки.

** Сопротивление на консоли длиною 0,7 м.

*** По спецзаказу.

Металлический выдвижной верхняк типа ВВ30 (рис. 10.13) состоит соединяющихся шарнирно жестких полых балок прямоугольного сечен (базовые опоры) 1, промежуточной переносной поддерживающей опоры 7 рукояткой 3, заднего 4 и переднего 5 кронштейнов, распорного клина штырей 7 и 8 для замковых соединений соответственно опор с базовью верхняками и последними между собой.

В конструктивном исполнении переносная опора верхняка ВВЗО пред­ставляет собой балку коробчатого сечения длиной 0,5-0,58 м, на боковой стенке которой имеется ось и два кронштейна. Передний кронштейн служит опорой для верхняка, задний - опорой для клина. Каждая соединительная балка имеет клин, прикрепленный цепочкой. Форма заднего кронштейна по­зволяет устанавливать клин как слева, так и справа от верхняка, что упрощает его эксплуатацию. В исходном положении соединительная балка закреплена на переднем конце первого от забоя верхняка и поджата к кровле.

Рисунок 10.15 — Выдвижной металлический верхняк типа UB3U:

а- полный комплект; б - промежуточная переносная опора

Состав и последовательность выполнения рабочих операций при на­веске верхняка типа ВВЗО (рис. 10.14) [20]:

- после прохода комбайна выбивается клин промежуточной поддер­живающей опоры и подготовительный к навеске верхняк набрасыва­ется одним концом на ее передний кронштейн (см. рис. 10.14, а);

- уложенный таким образом на передний кронштейн базовый верхняк под концами затяжек, лежащих на опоре, передвигается сначала к забою, а затем соединяется штырем с ранее установленным верхня-ком предыдущей рамы (см. рис. 10.14,6);

- после соединения верхняков опора с помощью рукоятки поджимается к кровле и фиксируется от руки клином на заднем кронштейне, над верхняком укладывается затяжка таким образом, чтобы ее один конец попал между концами затяжек на верхняке предыдущей рамы, а дру­гой на только что навешенный верхняк, после этого клин на опоре предыдущей рамы забивается ударами обушка (см. рис. 10.14, в);

- после передвижки конвейера под консольно навешенные верхняки устанавливаются стойки, а опоры снимаются, переносятся на перед­ние концы верхняков, на последние укладываются затяжки, которые поджимаются к кровле с забивкой клина обушком (см. рис. 10.14, г).

При извлечении крепи из выработанного пространства до разгрузки стой­ки выбивается штырь замка (верхняк "размыкается"), а после разгрузки упавший верхняк извлекается из выработанного пространства с помощью крюка.

Допускается также извлечение стоек без предварительной выбивки штыря из верхняка. В этом случае шарнирный верхняк после извлечения стойки свободно поворачивается и повисает на штыре. Этот способ извлече­ния возможен при высоте рабочего пространства на линии обрушения боль­ше конструктивной длины верхняка и при отсутствии опасности удара обру-шающихся пород по висящему верхняку.

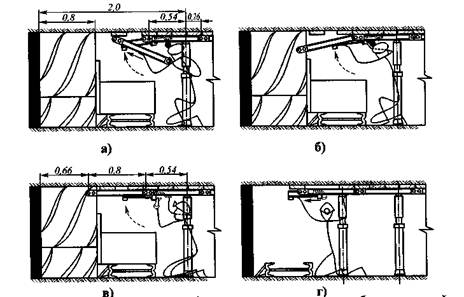

Рисунок 10.14 - Позиции последовательного выполнения рабочих операций при навеске в лаве верхняка типа ВВ30: <- - - и <------перемещения соответственно вокруг оси штыря выдвижной опоры и продольное базового верхняка, в т.ч. выдвижной опоры

Верхняки типа ВВЗОМ (модернизированные) отличаются от аналогич­ных ВВЗО конструкцией соединительного устройства выдвижной опоры.

Промежуточная переносная опора обеспечивает дополнительное пере­крытие кровли в призабойной части лавы, выполняет роль замка при консольном поддержании, а также служит в качестве приспособления, обеспечивающего возможность навески верхняков из закрепленного пространства лавы.

Рессорный верхняк индивидуальной крепи типа ВР (рис. 10.15) состо­ит из консоли 1, включающей верхнюю 2 и нижнюю 3 рессоры, задний уча­сток 4 которых изогнут вверх под острым углом относительно плоскости пе­редней части консоли и жестко закреплен к плоской опоре 5, снабженной фиксирующими пазами 6 для соединения верхняка с шипами головки стойки.

.

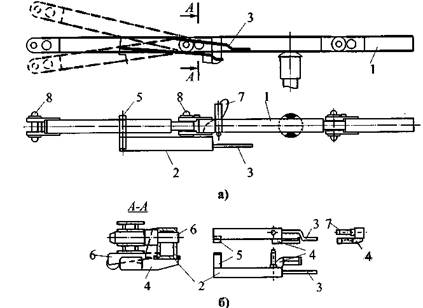

Рисунок 10.15 - Верхняя рессорный типа ВР: а - конструкция; бив- положение замкового соединения соответственно до и после его поджатия стойкой

На заднем участке конец верхней рессоры изогнут вниз под тупым углом относительно поверхности этого участка. Задний конец плоской опоры 5 с проемами 6 для стоек 7 снабжен упором (щекой) 8, направленной в сторону заднего изогнутого конца верхней рессоры и имеющим наклонную поверх­ность, расположенную параллельно изогнутому заднему концу верхней кромкой 9, образованной поверхностью плоской опоры 5 и наклонной по­верхностью упора 8.

Последовательность выполнения рабочих операций при навеске верх­няка типа ВР при шахматной схеме расстановки гидравлических стоек и струговой выемке угля представлена на рисунке 10.16 [20]

После подвигания забоя на 0,5 rц (rц подвигание за технологический цикл, равное шагу установки верхняка lв) (см. рис. 10.16) подтягивается (1), заводится (2) в зацепление с ранее установленным верхняком новый верхняк, который поднимается (3) к кровле, затем после зачистки (4) места под подан­ную стойку производится ее установка (5) под верхняк, снимается (6) с борта скребкового конвейера установочный пистолет, который подсоединяется (7) к стойке, сообщая ей начальный распор. При подвигании забоя еще на 0,5 rц аналогично рабочие операции по установке верхняка на рядом стоящей раме повторяются.

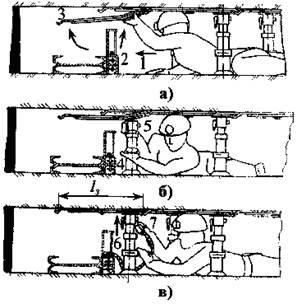

Рисунок 10.16 – Рабочие операции при установке верхняка типа ВР в лаве: а – навеска верхняка; б – ус-тановка стойки; в – придание стойке начального распора

На рисунках 10.17-10.19 представлены конструкции металлических верхняков индивидуальной крепи типов ВИК, ВДУ и ВН, на рисунке 10.20 -схема их возведения.

Рисунок 10.17 - Верхняк индивидуальной крепи типа ПИК: I - оалка; 2 - проушина; 3 - серьга; 4 - клин; 5 - скоба; 6 -фиксатор стойки

Верхняк ВДУ (рис. 10.18) представляет собой стальную балку 1 ко­робчатого сечения с приваренными к ней в виде вилки щеками 2 и штампо­ванной проушиной 3. Верхняк ВДУ навешивается при помощи шарнирного соединения с ранее установленным верхняком посредством конического штыря 4, неразъемно связанного со щекой при помощи шайбы. Консольное крепление наращиваемого верхняка обеспечивается забивкой клина 6.

Первоначально (см. рис. 10.20) под наклоном навешиваемый верхняк 1 проушиной вводится в вилку ранее установленного верхняка и фиксируется ■ошном (скобой) 2, затем этот верхняк, занимая промежуточные положения 3, подводится до контакта с кровлей 4 и расклинивается в замке, после чего при эсвобождении и зачистки места на почве гидравлическая стойка устанавли­вается с сообщением ей начального (предварительного) распора.

Рисунок 10.20 - Схема навески металлических балочных шарнирных верхняков типов ВИК, ВДУ и ВН

В качестве деревянных верхняков в лаве используется необходимой длины 1,2-2,2 м (в зависимости от схемы установки стоек), распилы (табл. 10.8) [28], а также прогоны на ее концевых участках — длиною 3,6-4,8 м.

Таблица 10.8 - Рекомендуемая толщина деревянных верхняков из сосны

Нижний слой кровли с коэффициентом крепости пород/ Рекомендуемая толщина верхняка (мм) для крепежной рамы
в пролетах над приводами конвейеров в лаве со стойками с несущей способностью, кН
f≤2
2<f<3
3<f<5
5<f<7
f>7

В качестве затяжек в основном используется деревянные обаполы (рис. 10.21, табл. 10.9) [28]. Не исключено для перекрытия кровли использование рулонных материалов (сетки металлической или синтетической).

Общепринятые условные обозначения индивидуальной крепи на "Паспортах..." представлены в таблице 10.10 [9].

Таблица 10.9 - Размеры обаполов



Длина, м Толщина, мм Ширина, мм
0,9 15,20,25 90-200
1,0
1,1
1,2
1,5
1,8 20, 25, 30 110-200
2,0
2,0
2,5
2,7

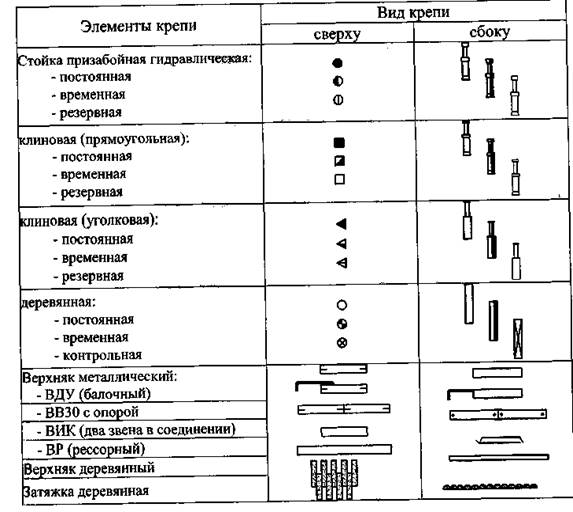

Таблица 10.10 - Условные графические изображения индивидуальной приза-бойной крепи на "Паспортах выемки угля, крепления и управления кровлей"





Рисунок 10.21 – Обаполы: а – горбыльный; б - дощатый
