Управление кровлей полным обрушением

КРЕПИ ПРИ ВЫЕМКЕ ТОНКИХ ПЛАСТОВ

ПРИМЕНЕНИЕМ ПЕРЕНОСНОЙ ИНДИВИДУАЛЬНОЙ

ПРОЦЕССЫ УПРАВЛЕНИЯ КРОВЛЕЙ В ЛАВАХ С

Лекция 11

11.1.1 Посадочные крепи

Процессы управления кровлей определяются их способами, которые зависят прежде всего от категории обрушаемости массива и угла падения пласта. Наиболее распространенным является способ управления кровлей полным обрушением, применяемый отдельно или в совокупности с другими способами при всех категориях кровли по обрушаемости ее массива, кроме склонных к плавному прогибу (А’4).

Сущность способа управления кровлей полным обрушением заключа­ется в создании условий свободного, естественного (под собственным весом) обрушения пород в выработанном пространстве за счет возведения на его границе с очистной выработкой в линию специальной (посадочной) крепи высокого сопротивления (обрезной опоры).

Способ управления кровли полным обрушением характеризуется ша­гом посадки (м), шагом передвижки или переноски посадочной крепи (м), сопротивлением этой крепи по ее посадочному ряду (кН/м), которое зависит от рабочего сопротивления посадочных стоек (кН) и расстояния между ними (м) по длине лавы.

В качестве средств, обеспечивающих посадку кровли используются специальной конструкцией деревянные, металлические призабойные и специальные крепи. Металлические посадочные крепи подразделяются на стойки трения типа ОКУ (рис. 11.1, 11.2, табл. 11.1) и гидравлические типов "Спутник", СГВ (рис. 11.3, 11.4, табл. 11.2, 11.3), перемещающиеся на новую рабочую позицию соответственно вручную или механизированным способом (гидродомкратами).

Стойка ОКУ (см. рис. 11.1) состоит из станины 1, основного винта 2, настроечного винта 3, гибкого стержня из отрезка каната 4, насадки (опорной плиты) 5, колодки 6 клина 7, отверстия для размещения воротка при повороте настроечного винта 8, клинового пояса 9, рукояти 10, окна для очистки по­лости тумбы 11.

Стойки трения типа ОКУ применяются в качестве посадочной крепи в лавах при выемке пластов мощностью 1,3 м с углом падения наклона в ос­новном до 15°. Их удельные давления при максимальном рабочем сопротив­лении на почву и кровлю составляют соответственно (не более) 10 и 13 МПа. При выполнении специальных мероприятий (с опорой на полок) стойки ОКУ могут использоваться также при выемке крутонаклонных пластов по простиранию.

В качестве индивидуальных посадочных крепей, у которых механизи-рованы рабочие операции их разгрузки, передвижки и сообщения начального распора, применяются специальные гидравлические крепи типов "Спутник" и СГВ (см. рис. 11.3, 11.4, табл.11.2 и 11.3), а также СПВ для крутонаклонных пластов (рис. 11.15, табл. 11.4).



Рисунок 11.1 – Посадочная стойка ОКУ (в разрезе)

Рисунок 11.2 - Общие виды типо-размеров посадочных стоек ОКУ: а - 01Б; б-01;в-02;г-03 и д-04



Крепь "Спутник" (см. рис. 11.3) - одностоечная гидравлическая состоит из станины 1 с опорой 2 на почву, опорной плиты 3, контактирующей с кровлей, путем выдвижения механической и гидравлической частями стойки, домкрата передвижения 4, кронштейна 5 скребкового конвейера, соедини­тельных болтов 6 и двух рукавов высокого давления 7, блока управления 8, подсоединенного к гидромагистрали 9.

Таблица 11.1 — Технические характеристики посадочных стоек трения типа ОКУ

Параметр и единица его из­мерения Типоразмер
ОКУ01Б ОКУ01 ОКУ02 ОКУ03 ОКУ 04
Высота, мм: минимальная максимальная 335 565 400 680 480 850 575 1050 715 1330
Распор начальный, кН 200-250 200-250 300-400 300-400 300-400
Максимальное рабочее сопро­тивление, кН
Податливость при максимальном рабочем сопротивлении (не бо­лее), мм
Масса, кг ПО

Рисунок 11.3 -Посадочная гидравлическая крепь "Спутник"

Таблица 11.2- Технические характеристики посадочной крепи типа "Спутник" (СПТМ)

Параметр и единица его измерения Типоразмер
I II III IV

Высота стойки, мм: максимальная минимальная     1050 560   1390 700
Раздвижность, мм: механическая гидравлическая
Рабочее сопротивление стойки, кН
Начальный распор, кН
Удельное давление, МПа: на кровлю на почву 2,7 6,0
Усилие домкрата передвижение, кН: конвейера стойки 57,5
Продолжительность полного цикла пере­движки с шагом 0,8 м, с 19-26
Предел применения по углу наклона, град.
Ширина стойки, мм
Масса стойки с домкратом, кг


Стойка "Спутник" имеет две ступени раздвижности: гидравлическую для распора и поддержания кровли при постоянном рабочем сопротивлени­ем, винтовую для изменения диапазона обслуживаемой мощности пласта или приспособления к ее изменениям. Гидросистема крепи - постоянно замкну­тая с централизованным источником питания (насосная станция) рабочей жидкостью (эмульсией).

Крепь СГВ (см. рис. 11.4) состоит из двух гидравлических стоек 1 двойной раздвижности, общей опоры 2 на почву и круглыми раздельными опорами на кровлю 3, домкрата передвижки 4, соединенного через тягу 5 со скребковым конвейером 6, и блока управления 7.

Рисунок 11.4 - Посадочная гидравлическая крепь типа СГВ:

а - общий вид; б - схема в продольном разрезе

Таблица 11.3 - Технические характеристики гидравлических посадочных

стоек крепи типа СГВ

Параметр и единица его измерения Количественные значения параметра типоразмеров
Высота, мм: минимальная максимальная         500 1000   550 1120
Рабочее сопротивление одной стойки, кН   300 (400)
Угол падения пласта, град.   до 25
Усилие домкрата (кН) при передвижке: скребкового конвейера (стоек) шаг передвижки, м       100 (47) 0,8
Масса, кг


Комплект посадочной крепи типа СПВ [30] (см. рис. 11.5, табл. 11.4) предназначен для управления кровлей полным обрушением при выемке кру­тонаклонных пластов по простиранию. Состоит СПВ из рамы 1 коробчатой формы, по которой перемещается каретка 2, соединенная с помощью крон­штейна 3 с посадочной стойкой 4. На каретке, располагается гидродомкрат передвижения 5. На обоих концах рамы посредством разъемных втулок 6 закреплены гидравлические стойки 7 типа ГВД, на которых с помощью пру­жин 8 закреплены опорные пяты. Управление перемещением крепи осущест­вляется гидрораспределителем 9.

Рисунок 11.5 —Посадочная крепь с внешним питанием типа СПВ

В таблице 11.5 представлены затраты времени на рабочие операции по передвижке посадочной крепи СПВ в лаве при угле падения пласта 52°.

Условные изображения посадочных крепей на "Паспорте ..." пред­ставлены в таблице 11.6 [9].

Таблица 11.4 - Технические характеристики посадочной крепи типа СПВ

Параметр и единица его измерения Количественное значение параметра
Максимальное суммарное сопротивление крепи, кН, стоек: посадочной типа ГВД
Номинальное усилие предварительного распора, кН, стоек: посадочной типа ГВД
Усилие домкрата передвижки (кН) полостей: поршневой штоковой Шаг передвижки, м   25,2 0,85 0,9
Масса крепи, кг

Таблица 11.5- Операций и их продолжительность по передвижке посадоч­ной крепи типа СПВ

Наименование операций Продолжительность, с
Разгрузка посадочной стойки 54-62
Передвижка каретки с посадочной стойкой 38-42
Загрузка (распор) посадочной стойки 37-61
Разгрузка ГВД (2 шт.) 29-35
Передвижка ГВД к посадочной стойке 37-43
Загрузка (распор) ГВД 11-13

При выборе типоразмера стойки посадочной крепи рассчитывается необходимые минимальная и максимальная конструктивные величины ее высоты:

где тmin(в) и тmax(в) - вынимаемые мощности пласта соответственно минимальная и максимальная, м;

αi - геомеханический критерий, соответствующий категории обрушаемости массива кровли Аi (см. табл. 2.3).

lн и lп3- ширина призабойного пространства лавы соответственно минимальная и максимальная, м;

θ - запас раздвижности, обеспечивающий разгрузку стойки, м.

С учетом Hmin(n) и Hmax(n) по технической характеристики стоек посадочной крепи выбирается ее типоразмер.

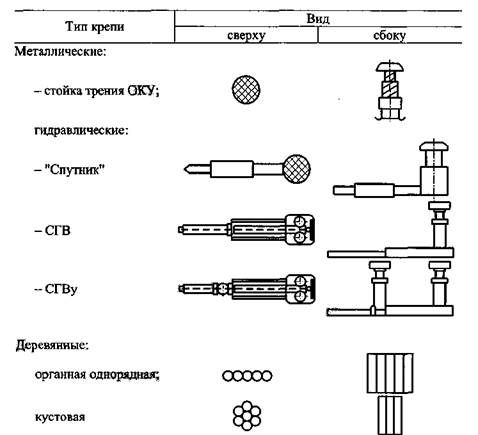

Таблица 11.6 - Принятые графические изображения типовых посадочных индивидуальных крепей

11.1.2 Технологические схемы и рабочие операции при посадке кровли в лавах пологонаклонных пластов

Технологические схемы управления кровлей в лаве полным обруше­нием характеризуются типом применяемой посадочной крепи, плотностью ее установки (количество стоек на 1 м посадочного ряда, зависящее от расстоя­ния между ними), шагом передвижки (переноски) этой крепи и посадки кровли. Шаг посадки кровли это величина между рядами передвигаемой (пе­реносимой) посадочной крепью и вновь возводимой, кратная шагу выемоч­ной полосы. На практике это величина составляет 0,8; 0,9 (реже 1,0 м); 1,26 и 1,6 м (рис. 11.6).

Шаг передвижки (переноски) посадочной крепи по величине не всегда

совпадает с шагом посадки кровли. Такое возможно при шахматной схеме расстановки стоек ОКУ (см. рис. 11.6, д).

В свою очередь шаг посадки кровли не всегда по величине совпадает с шагом ее обрушения. Такое происходит при зависании нижних слоев кровли, что с точки зрения управления ею нежелательно.

Состав и последовательность выполнения ручных операций в лаве по-логонаклонного пласта при посадке кровли с применением стоек типа ОКУ:

- контроль за состояниями кровли и призабойной крепи;

- зачистка места установки и передвижки стойки;

- дистанционная разгрузка стойки путем выбивки обушком (клеваком) клина замка;

- передвижка стойки на новую рабочую позицию с помощью удли­ненного приспособления с крюком (длина приспособления зависит от шага посадки кровли и может составлять 1,0-1,6 м) или ручной канатной лебедкой;

- установка стойки на новой рабочей позиции;

- с помощью воротка раздвижка стойки до контакта с кровлей и ее расклинивание в замковом поясе;

- с помощью воротка поворотом винтовой части сообщение стойке начального (предварительного распора);

- затем поочередно разгружаются стойки призабойной крепи, которые с помощью крюка извлекаются из выработанного пространства.

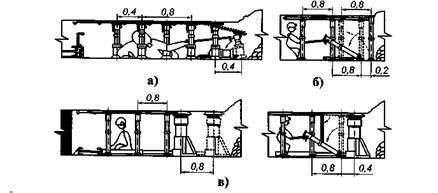

Рисунок 11.6- Технологические схемы управления кровлей (в лаве) полным

обрушением с применением посадочных стоек при различных шагах посадки

и переноски крепи: а, в- 1,6 м; б-1 м; г, д — 0,8 м и а, в- 1,6 м; б- 2 м; г,

д- 0,8м, 1,6м

В качестве средств механизации передвижки стоек ОКУ (особенно большой массы) могут применяться ручные лебедки, подсоединяемые к при-забойным стойкам или рештачному ставу, конец каната которых закрепляется к посадочной стойке ОКУ через отклоняющий блок или напрямую.

Эффективнее и безопаснее посадку кровли осуществлять механизиро-ванными специальными крепями типа СГВу (рис. 11.7).

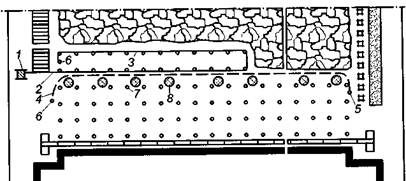

Рисунок 11.7 - Схема размещения посадочной крепи СГВу в лаве

Состав работ и последовательность их выполнения при извлечении стоек и ворхияков призабойной крепи, передвижки (переноски) посадочной крепи за-

висит от их конструкции и схемы размещения призабойных крепежных рам. На рисунке 11.8 схематически представлены некоторые варианты посадки кровли в лавах при выемке тонких пологонаклонных угольных пластов.

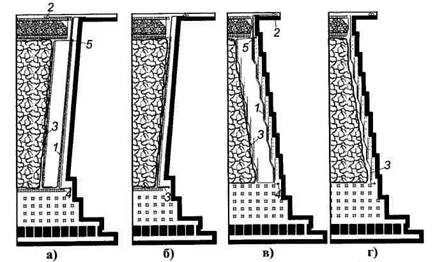

Рисунок 11.8 — Графическая интерпретация посадки кровли в лавах, оборудованных призабойными гидравлическими стойками и металлическими верх-няками: а - 1ГВП и IBP; б - ЗГВПУи 1ВИК; β - ЗГВПУ, 1ВВ30 и "Спутник"

При отсутствии в посадочном ряду специальной крепи, когда ее функ­цию выполняет последний ряд стоек призабойной имеет место, так называе­мая, безорганная посадка кровли (см. рис. 11.8, а). Функцию посадочной кре­пи могут также выполнять установленные между крепежными рамами приза­бойной крепи стойки усиления (см. рис. 11.8, б). При механизированной пе­редвижке посадочных стоек первоначально извлекается призабойная крепь. Все рабочие операции при посадке кровли должны производиться из закреп­ленного пространства.

В посадочном ряду лавы, закрепляемой металлической индивидуаль­ной крепью необходимо не более чем через 5 м ( в зависимости от длины участка зависания кровли при посадке) устанавливать под подлапок деревян­ные контрольные стойки, по интенсивности наблюдаемой их деформаций (размочаливания, поломок и расщепления) которых, включая и сопровож­дающие звуковые эффекты, определяется характер и режим обрушения об­нажаемой кровли. В случаях отклонения режима и параметров обрушения пород от установленных "Паспортом..." необходимо приостановить процесс посадки кровли. Это свидетельствует об изменении структурно-прочностных свойств пород, т.е. категории массива кровли по обрушаемости. При повто­рении подобных случаев необходимо в "Паспорт ..." внести соответствую­щие дополнения, которые утверждаются главным инженером шахты.

Посадка кровли может при определенных условиях производится од­новременно участками по длине лавы (рис. 11.9). Лава (см. рис. 14.9) по дли­не 1„ = К "С ~С разбивается на равные по длине участки: /уч], 1уч2 и 1уч3.

На границе этих участков в пределах шага посадки /я пробивается огради­тельная органная крепь. Одновременно на всех участках в одном направле­нии производится посадка кровли. При ее завершении на участке органная крепь извлекается.

Рисунок 11.9 — Принципиальная схема посадки кровли в лаве участками по ее

длине при выемке угольного пласта: 1 - посадочная крепь; 2 - направление

посадки на участках; 3 - поперечная оградительная органка, установленная

в пределах шага посадки 1п

Посадка кровли в лаве участками увеличивает скорость выполнения этого трудоемкого процесса.

Скорость посадки кровли в лаве

где Nпк - число рабочих, занятых на посадке кровли, чел.;

Тпк - трудоемкость работ по посадке кровли, чел.-мин.;

lпк - шаг установки посадочной крепи по длине лавы, м;

кпк - поправочный коэффициент, учитывающий отклонение условий от нормируемых.

Продолжительность работ по посадке кровли в лаве на всем ее протя­жении

где Nуч - количество участков одновременной посадки кровли в лаве по ее длине 1лп (м), шт.

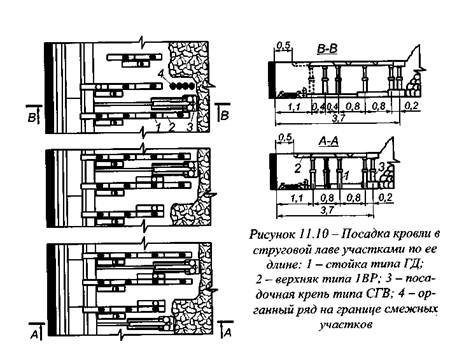

На рисунке 11.10 представлен фрагмент паспорта управления кровлей полным обрушением при ее посадке участками в струговой лаве. Длина уча­стков посадки в этом случае кратна длине пая.

Механизированное удаление деревянной призабойной крепи в вырабо­танном пространстве при полном обрушении кровли производится с приме­нением петли каната и посадочной лебедки, развивающей достаточное тяго­вое усилие (рис. 11.11).

Рисунок 11.11 - Схема механизированного удаления деревянных стоек в вырабо танном пространстве при посадке кровли в лаве: 1 - посадочная лебедка; 2 -рабочий канат лебедки; Зи4- отрезки канатов соответственно в работе и

заготовленный с петлей 5; 6-упорная стойка; 7 и 8- соответственно приза-бойные деревянные и посадочные (ОКУ) стойки; 9 — обводной блок

Последовательность выполнения рабочих операций при механизиро­ванном извлечении деревянных стоек под руководством лица участкового технического надзора:

- перед началом работы вдоль линии обрушения ограниченной поса­дочной крепью (органный ряд, кусты, ОКУ или др.) со стороны забоя растя­гивается отрезок каната, который будет использован при извлечении крепи в следующем цикле;

- затем одним рабочим устанавливается упорная стойка на одном кон­це уложенного в предыдущем цикле отрезка каната, конец которого соединя­ется с канатом лебедки, пропущенным через обводной блок, размещенный в начале лавы на установленной упорной стойке;

- вторым рабочим по команде первого включается лебедка и тем са­мым производится постепенное удаление деревянных стоек в полосе вырабо­танного пространства, равной шагу посадки кровли, при контроле этого про­цесса по усилиям натяжения каната;

- при остановке лебедки ИТР и рабочим, поддерживая связь с лебед­чиком, проверяется и устанавливается ее причина, при необходимости пере­цепляется канат лебедки (ослабление отрезка каната достигается с помощью лебедки при освобожденном второго конца каната, соединение канатов дела­ется легкоразъемным);

- после завершения вышеуказанных рабочих операций проверяется состояния крепи в лаве и кровли в выработанном пространстве.

11.13 Особенности управления кровлей в лавах полным обрушением при выемке крутонаклонных и крутых пластов по простиранию

При полном обрушении кровли в лавах крутых и крутонаклонных пластов в качестве посадочной крепи чаще используются деревянные стойки, устанавливае­мые в органный ряд (одно-, двурядный). При посадке кровли могут также приме­няться стойки типа ОКУ с использованием опорных полков, ручных (рис. 11.12) и посадочных лебедок (рис. 11.13), а также перемещаемых вручную (рис. 11.4).

Рисунок 11.12 — Схема приспособлений для перемещения посадочных стоек ОКУ с использованием ручной лебедки в лаве крутого пласта

Перед переноской стойки ОКУ ниже ее настилается предохранитель­ный полок 1 (см. рис. 11.12). Ручная лебедка 2 закрепляется на усиленной призабойной крепи. Ниже лебедки устанавливается упорная стойка 3, за ко­торую заводится канат. Другой конец каната пропускается через блок 4 и присоединяется непосредственно к посадочной стойке 5. При натяжении ка­ната лебедкой разгруженная стойка под действием собственного веса пере­мещается на новое место установки.

Извлечение стоек деревянной крепи при посадке кровле в лавах кру­тых пластов должно осуществляться только механизированным способом. В частности при малых диаметрах стоек это осуществляется с помощью отрез­ков каната и посадочной лебедки, установленной на вентиляционном штреке. Схемы размещения отрезков каната зависят от шага посадки кровли и спосо­ба выемки пласта (рис. 11.5).

При механизированной посадке (см. рис. 11.15, а и 11.5, в) необходимо иметь три отрезка каната. Один отрезок каната 1 длиною 300 м и диаметром 30,5 мм наматывается на барабан лебедки 2, другой - 3 длиною 150 м соединя­ется с первым петлей, третий отрезок каната 4 (150 м) выводится нижним кон­цом к забою для последующего извлечения крепи. Верхние концы двух пред­варительно расположенных отрезков каната надежно прикреплены к рамам крепи вентиляционного штрека или кусту из деревянных стоек (упоре 5).

После механизированного извлечения крепи необходимо установить качество посадки кровли и состояние стоек нового органного ряда, нижние концы отрезков канатов рассоединяются, поднимаются на штрек и сматыва­ются в бухту.

Рисунок 11.13 — Схема передвижки стоек ОКУ с опорой на полок при помощи посадочной лебедки ЛПТ-71: 1 — лебедка; 2 — канат; 3 - блок; 4 — полок; 5 -уголковая кран-балка

Крепление и управление кровлей в лавах с применением деревянной призабойной и посадочной крепей требует большой расход лесоматериала, сопряжено с высокими трудозатратами. Применение металлических поса­дочных стоек типа ОКУ при их перемещении повышает опасность работ. В последствии их можно заменить гидравлическими посадочными стойками типа СПВ (см. рис. 11.5).

Рационально применение в качестве посадочной пневмобаллонной крепи различных типоразмеров (рис. 11.16, табл. 11.7).

Разработаны различные конструкции пневмобаллонной крепи по форме, материалам и способам передвижки, но принцип ее взаимодействия с боковыми породами остается неизменным.

Рисунок 11.14 - Схема ручной передвижки стоек ОКУ в шахматном порядке с опорой на полок: а — по­ложение крепи при выемке комбай­ном; б — после передвижки ОКУ на 1,8 м при шаге посадки 0,9:1 — ком­байн "Поиск-1"; 2 — рештачный став; 3 — деревянный полок; 4 — ОКУ; 5 — стойки трения типа Т6-ПК

Рисунок 11.15 - Схемы размещения и крепления отрезков каната для извлечения деревянных стоек в выработанном пространстве с шагом посадки 3,6-4,5 м: а и б- при комбайновой; в и г -молотковой выемках крутого пласта по простиранию

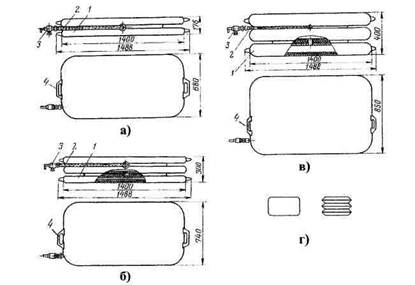

Рисунок 11.1 б - Пневмобаллонная крепь (пневмокостры) многополостные

резинокордовые типоразмеров соответственно 6ПМ2 (а), 6ПМЗ (б) и 6ПМ4 (в), их графическое изображение на "Паспорте ..." (г): 1 — оболочка;

2 и 3 — вентили; 4 —ручка для передвижки пневмокостра

Таблица 11.7- Техническая характеристика пневмокостров типоразмеров

6ПМ

Параметр и единица его измерения Количественное значение параметра типоразмера костра
6ПМ2 6ПМЗ 6ПМ4
Рабочий диапазон раздвижности, м 0,4-0,7 0,6-1,0 0,8-1,2
Рабочее давление сжатого воздуха, МПа 0,3-0,5 0,3-0,5 0,3-0,5
Время наполнения сжатым воздухом до давления 0,3-0,5 МПа, с
Время опорожнения (до потери контакта костра с кровлей), с
Масса, кг

Принцип действия пневмокостра заключается в том, что при наполне­нии сжатым воздухом изменяется форма резиновой оболочки, увеличивается его высота до контакта с кровлей. В процессе сближения боковых пород уменьшается объем оболочек пневмокостра, что сопровождается увеличени­ем давления и площади его сопротивления с ними. Пневмокостры работают в режиме нарастающего сопротивления.

Схема установки пневмобаллонного наборного костра типа ПНК-1 в лаве представлена на рисунке 11.17, а его техническая характеристика - в таблице 11.8.

Состав рабочих операций при передвижке пневмокостра ПНК-1:

- контроль за состояниями кровли и призабойной крепи;

- зачистка места передвижки и установки костра;

- дистанционная разгрузка костра путем стравливания (выпуска) воздуха;

Рисунок 11.17 - Наборной пневмобаллонный костер типа ПНК-1: а - схема установки костра в лаве; б - общий вид

- за откидную переднюю опору (задняя выполаживается) перетаски­вание костра на новую рабочую позицию (эти опоры возвращаются в исходное положение);

- от имеющихся в лаве воздухопровода с помощью гибкого шланга, подсоединенного к воздухораспределителю, баллон заполнение бал­лона сжатым воздухом до определенного давления, обеспечивающе­го его предварительный распор.

Таблица 11.8 - Техническая характеристика наборного пневмобаллонного

костра типа ПНК-1

Параметр и единица его измерения Количественное зна­чении параметра
Мощность пласта, м 0,4-1,0
Угол падения пласта не ограничен
Усилие предварительного распора, кН: при давлении воздуха в баллонах 0,3 МПа 0,5 МПа
Габаритные размеры, м: ширина длина высота 0,7 1,3 0,35-1,0
Вес пневмокостра, кг
Вес одного баллона, кг

Пневмобаллонный костер ПНК-1 (см. рис. 11.17) состоит из набора ре-зинокордовых баллонов 1, оградительной резиновой ленты 2, лыж 3, откид­ных опор 4, соединительных поясов 5, воздухораспределителя 6.

Передвижка пневмокостровой крепи может также осуществляться ме­ханизированным способом с применением переносных пневмодомкратов и упорных стоек.

Требования правил безопасности при посадке кровли [4]:

- мероприятия, обеспечивающие безопасность работ, связанных с по­садкой кровли, должны быть отражены в "Паспорте ...";

- при угле падения пласта свыше 15° производить выбивание крепи во время посадки кровли в лаве разрешается в направлении снизу вверх;

- не допускается ведение других работ ниже передвижения посадоч­ной крепи в случае посадки кровли на наклонных, крутонаклонных и крутых пластах;

- в лавах с индивидуальной крепью работники, занятые на посадке кровли, должны находиться в закрепленных местах;

- в органной крепи должны оставаться окна шириной не менее 0,7 м на расстоянии не более 5 м друг от друга;

- в лавах, закрепленных деревянной крепью, на пластах с углом паде­ния не выше 15°, одновременно с посадкой кровли допускается ведение дру­гих работ (кроме взрывания и работы механизмов, создающих шум) при ус­ловии пребывания людей на расстоянии не менее 30 м от участка, намечен­ного к посадке;

- в случае посадки кровли не одновременно по всей длине лавы, а от­дельными участками, количество их должно быть минимальным; выбивание крепи и посадка должна производиться последовательно в одном направлении;

- порядок посадки кровли отдельными участками или по всей длине лавы и мероприятия по безопасному ведению работ определяется в каждом частном случае паспортом выемочного участка;

- при применении индивидуальной металлической призабойной и об­резной крепи на пластах с углом падения до 25° одновременно с посадкой допускается ведение и других работ в лаве на расстоянии от места посадки, определенном паспортом;

- удаление деревянной крепи во время посадки кровли в лавах должно производиться механизированным или взрывным способом;

- в случае задержки обрушения кровли сверх установленной величины шага ее посадки необходимо применять искусственное обрушение; в этом слу­чае не допускается вести работы в лаве по добыче угля до обрушения кровли;

- работы по подготовке к искусственному обрушению кровли прово­дятся в соответствии с мероприятиями, разработанными согласно рекомен­дациям постоянно действующей комиссии по управлению горным давлением и главным инженером шахты;

- не допускается осуществлять одновременно очистные и посадочные работы в лавах длиною до 100 м с индивидуальной крепью и труднообру-шаемой кровлей.
