Механизированные комплексы и агрегаты для выемки тонких крутых пластов

В шахтах Донбасса прошли экспериментальную проверку и эксплуатиро­вались несколько механизированных комплексов и агрегатов для выемки тонких крутых и крутонаклонных пластов. К ним следует отнести ряд механизирован­ных комплексов с комбайновой выемкой пластов лавами по проектированию: ПКК, КГК, М-59, ШГК-4, РГКД, КДЗ, MKT, KTT, "Днепр", 1КГД, 2 КГД, ЗКГД (комбайны "Темп" и А-70) и щитовые агрегаты с конвейероструговой выемкой широкими полосами по падению: 2ЩК-3, КСЩ, АДК и АЩ.

В настоящее время применяются механизированный комплекс для выемки крутых угольных пластов лавами по простиранию КГУ (рис. 15.19) на базе ме­ханизированной распорной гидрофицированной крепи КГУМ (рис. 15.20). По­следняя предназначена для механизации процессов крепления, управления кров­лей и ограждения рабочего пространства от проникновения обрушенных пород в призабойное пространство лавы на угольных пластах мощностью 0,6-1,5 м с уг­лами падения свыше 35°. Крепь КГУМ изготавливается с направляющей балкой и без нее, для левого и правого забоев (табл. 15.4).

Одностороннюю выемку пласта снизу вверх в вышеуказанных ком­плексах могут осуществлять комбайны типов: "Темп-1", КТ-1,А-40П, "Сме­на", "Поиск-2", "Поиск-3", "Универсал-90"; двустороннюю - КДУ-1 и КЧТ ("Мрия"). Технические характеристики наиболее распространенных комбай­нов "Поиск-3" и "Темп-1" представлена в таблице 6.2, а их схемы - на рисун­ках 6.7, 6.8, в том числе и комбайн последней модели КВП (см. рис. 6.6) ра­ботающий по односторонней почвоуступной схеме выемки пласта сверху вниз при принудительной его подаче.

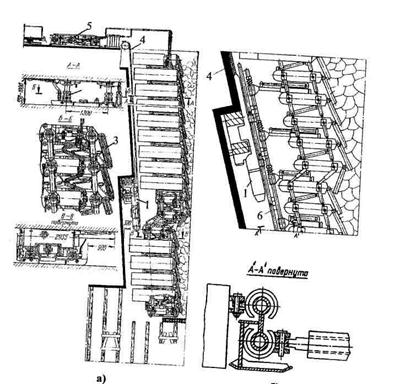

Рисунок 15.19 - Схема размещения в лаве механизи-рованного комплекса КРУ. а и б- соответственно без направляющей и с направляю-щей: 1 – комбайн "Темп-1"; 2 - секция крепи; 3 - ограждение; 4 - рабочий и поддерживаю-щий канаты; 5 - насосная станция; 6 - направляющая комбайна

Для выемки тонких крутых пластов широкими полосами по падению применяются щитовые агрегаты (рис. 15.21), которые состоят из щитовой крепи оградительно-поддерживающего типа АНЩ (см. рис. 15.21,а табл. 15.5) выемочно-доставочного органа фронтального действия конвейеростру-га 1АЩМ (см. табл. 15.6) [40].

Категории прочности угля разрушению конвейеростругом представле­ны с таблице 15.7 [17].

Рисунок 15.20 - Механизи-рованная крепь КГУМ для комбайновой выемки круто-го пласта: а - конструкция секции крепи (вид сбоку); б - общий вид: I " стойка; 2 - основание; 3 - перекрытие; 4 - пульт управления; 5 – дом-крат передвижки; 6 - штанга гидравлическая

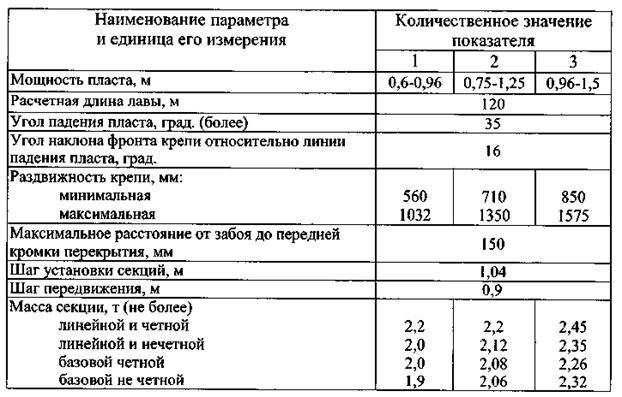

Таблица 15.4 - Техническая характеристика механизированной крепи КГУМ


Таблица 15.5 - Техническая характеристика щитовой крепи

Наименование параметра и единица его измерения Типоразмер крепи
1АНЩ 2АНЩ
Применяемость по вынимаемой мощности пласта, м 0,7-1,3 1.1-2.2
Применяемость по углу падения пласта, град. 35-90
Удельное сопротивление крепи, кН/м2 (не менее)
Сопротивление секции крепи, кН, (не менее)
Шаг передвижки секции, м, (не более) 0,63
Шаг установки секции, м, (не более) 1,0
Коэффициент затяжки кровли, (не менее) 0,7
Габаритные высота секции(min-max), м 670-1300 | 980-2200
Длина агрегата, м
Масса комплекта в поставке, т

Рисунок 15.21 - Агрегаты: а - АНЩ (схемаразмещения в забое); б — 1АНЩМ (фрагменты схемы); в — 2АНЩМ (общий вид): 1 — телескопиче­ские домкраты; 2 - балка конвейероструга; 3 - механизм подвески основных секций крепи; 4 —ряды связей по передним и задним стойкам; 5 и 6 - соот­ветственно основные и вспомогательные секции передвижки; 7 —раздвиж­ные ограждения; 8 — конвейероструг; 9 - привода конвейероструга

Таблица 15.6 - Техническая характеристика конвейероструга 1АЩМ

Наименование параметра и единица его измерения 1АЩМ
Ширина исполнительного органа (со снятыми боковыми зубками), мм 760/660
Длина конвейероструга, м
Масса, т: Конвейероструга комплекта   11,8 1 2,1

Таблица 15.7 - Категории прочности угля разрушению конвейерострутом

Кате­гория     Вынимаемая мощность пласта, м
0,61- 0,79 0,80- 0,96 0,97- 1,12 1,13- 1,28 1,28- 1,44 1,45- 1,55 1,56- 1,65 1,66- 1,75 1,76- 1,84 1,85- 1,91
Среднее основное (машинное) время выемки 1м угля, лин./м3
I 4,55 4,01 3,55 3,14 2,78 2,46 2,18 1,93 1,70 1,50
II 4,01 3,55 ЗД4 2,78 2,46 2,18 1,93 1,70 1,50 1,33
III 3,55 3,14 2,78 2,46 2,18 1,93 1,70 1,50 1,33 1Д7
IV 3,14 2,78 2,46 2,18 1,93 1,70 1,50 1,33 1,17 1,03
V 2,78 2,46 2,18 1,93 1,70 1,50 1,33 1,17 1,03 0,91

Вопросы для самоконтроля по теме 15

15.1 Понятие о комплексной механизации очистных работ. Основные составные модули очистного механизированного комплекса и их назначение.

15.2 Технологическая схема очистного механизированного комплекса типа KM-103. Область его применения.

15.3 Технологическая схема очистного механизированного комплекса типа КМК-98. Область его применения.

15.4 Технологическая схема очистного механизированного комплекса типа КМ-88. Область его применения.

15.5 Технологическая схема очистного механизированного комплекса типа КД-80. Область его применения.

15.6 Технологическая схема очистного механизированного комплекса типа KMT. Область его применения.

15.7 Технологическая схема очистного механизированного комплекса типа МДМ. Область его применения.

15.8 Технологическая схема очистного механизированного комплекса типа МКД-90. Область его применения.

15.9 Схема компановки очистного механизированного комплекса типа ОКП. Область его применения.

15.10 Схема компановки очистного механизированного комплекса ти­па КМ-81. Область его применения.

15.11 Схема компановки очистного механизированного комплекса ти­па УКП. Область его применения.

15.12 Конструктивные особенности комбайнов для выемки мощных угольных пластов. Область их применения.

15.13 Конструктивные особенности механизированных крепей типа MVPO. Область их применения.

15.14 Технологическая схема очистного механизированного комплекса типа 1КМ-88С. Область его применения.

15.15 Технологическая схема очистного механизированного комплекса типа MCA. Область его применения.

15.16 Технологическая схема очистного механизированного комплекса типа КГУМ. Область его применения.

15.17 Технологическая схема агрегата типа АНЩ. Область его приме­нения.
