Значительное влияние на силы резания оказывают передний угол g, главный угол в плане j, радиус переходного лезвия r и угол l

Уменьшение переднего угла увеличивает коэффициент усадки стружки и работу стружкообразования. Это приводит к увеличению всех составляющих силы резания, причем в большей степени осевой силы Рх (рис. 32.).

Задний угол, если он больше 8-10°, не оказывает практического влияния на Pz , Pу и Px.

Угол наклона главного лезвия l изменяет положение передней поверхности, увеличивает рабочую длину главного лезвия. На силу Pz угол l влияет сравнительно мало. Только при l > 30° наблюдает некоторое увеличение силы Pz. Но так как практически l = ±10°, то его влияние на силу Pz можно пренебречь. При переходе от отрицательных углов l к положительным Ру возрастает, а Px уменьшается.

При увеличении главного угла в плане j при постоянной глубине и подаче уменьшается отношение , что приводит к уменьшению силы Pz, что особенно проявляется при работе резцом без переходной режущей кромки.

Силы Ру и Px являются проекциями горизонтальной составляющей Pху по оси X и Y (рис. 32.). Поэтому увеличение угла j приводит к увеличению силы Pх и уменьшению силы Py (риc. 33.).

Увеличение радиуса переходного лезвия r вызывает уменьшение переходных углов в плане в различных точках лезвия, вследствие этого силы Pz и Py увеличиваются, причем сила Рz в меньшей степени, а сила Рx - уменьшается (рис 34.).

Обрабатываемый материал

Увеличение прочности, твердости обрабатываемого материала приводит к увеличению сил резания, так как при этом возрастают напряжения на основной плоскости сдвига.


Рис. 32. Влияние переднего угла на силы Рz, Рy, Рx при точении (сталь 40, j = 60°, t = 4 мм, s = 0,285 мм/об, V = 40 м/мин)


Рис. 32. Горизонтальные составляющие силы резания при точении и их равнодействующая.

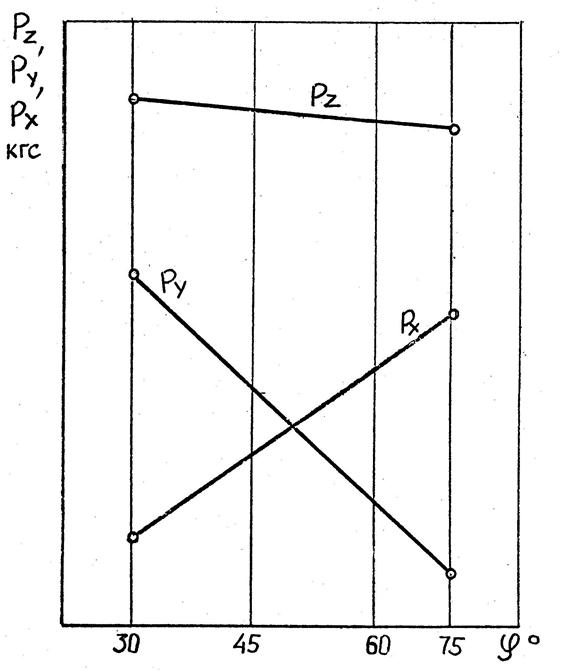

Рис. 33. Влияние главного угла в плане на силы Ру, Рх при точении (сталь 45, t = 3 мм, s = 0,6 мм/об.)

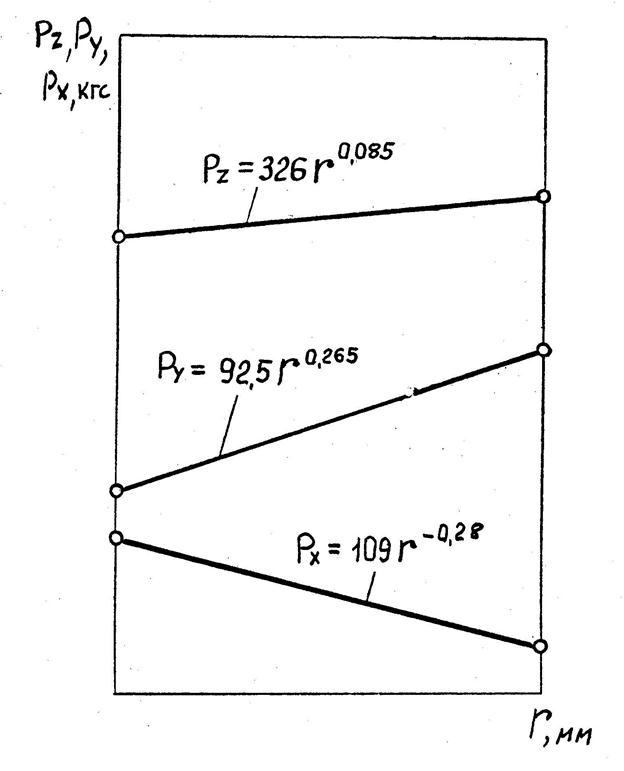

Рис. 34. Влияние радиуса закругления переходного режущего лезвия на составляющие силы резания.
Износ контактных поверхностей

По мере изнашивания резца изменяется форма передней поверхности и острота главного лезвия.

При изнашивании резца только по задней поверхности силы Pz, Ру и Рх с увеличением износа растут, причем более интенсивно растут силы Ру и Px.

При одновременном изнашивании передней и задней поверхностей в начальный момент силы Pz, Ру и Рх остаются постоянными, так как износ главного лезвия компенсируется увеличением переднего угла за счет лунки на передней поверхности. При дальнейшем изнашивании силы Pz, Ру и Рх увеличиваются.

Формула для расчета силы резания

В общем виде сила резания, например сила Рz рассчитывается по формуле

где Кр - обобщенный поправочный коэффициент

Эта зависимость получается эмпирическим путем.

Постоянная CPz учитывает влияние на силу постоянных условий резания для которых поправочные коэффициенты равны 1. Данные для расчета силы резания и коэффициента приводятся в справочниках.
