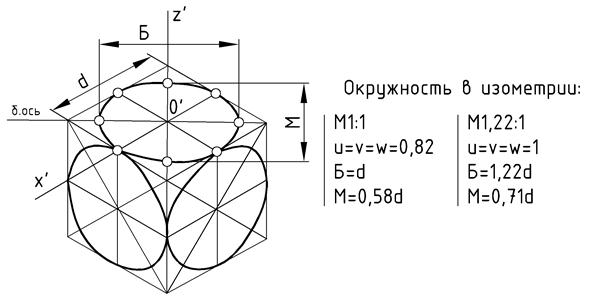

Направление большой оси эллипса должно быть направлено перпендикулярно к той аксонометрической оси, которая перпендикулярна к плоскости окружности

Рис.76
Рис.77

Пример (Рис.78). По комплексному чертежу цилиндрической детали построить её изображение в приведённой изометрии.

Выполнение чертежа изделия необходимо начинать с элементов, которые закладывают основу, костяк конструкции. Для цилиндрической детали костяк – это ось вращения и центрование линии определяющие торцы детали и направления больших осей эллипсов.

Начинаем с оси вращения, параллельной оси . На оси задаем две точки на расстоянии, равном длине детали. Через точки задаем плоскости терцев пересекающимися осями, параллельными с аксонометрическими и . И наконец, на торцах задаем направление больших осей эллипсов по известному правилу.

Рис.78
