Стандартная изометрия и диметрия

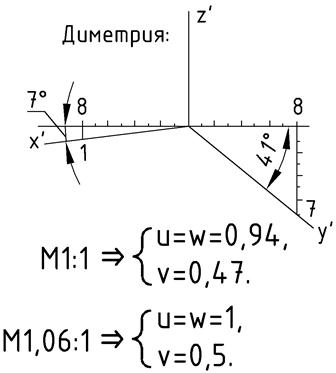

Стандартом для изометрии и диметрии (ГОСТ 2.317-60) предусмотрены картины осей, коэффициенты искажения по осям и масштаб изображения. Масштаб может быть натуральным (1:1) или приведенным, при котором коэффициенты искажения становятся удобными для их практического применения (Рис.73 и 74).


Рис.73
Рис.74

Для построения изображения любой точки геометрической фигуры используется координатная ломанная линия с учетом коэффициентов искажения по аксонометрическим осям.

Пример (Рис.75). По комплексному чертежу отрезка построить его изображение в стандартной диметрии.

Рис.75
