Классификация.
Ограничения при использовании штабелеров
Штабелеры просты в эксплуатации, уходе и поддерживающем ремонте, однако в работе со штабелерами есть ограничения.
Например - высокие требования к качеству полов (особенно для штабелеров с высоким подъемом).
Эксплуатация штабелера возможна только на складах с достаточно ровным полом. Для работы на улице нужна или специальная площадка, или настил, позволяющий штабелеру безопасно передвигаться.
Штабелёры делятся на две большие группы:
1. Напольные штабелеры
2. Краны-штабелеры.
2.1 Напольные штабелёры.
1. По типу приводагрузоподъёмного устройства:
- гидравлические с ручным приводом;
- электрогидравлические;
- электромеханические.
2. По способу уравновешивания:
- с опорными консолями, находящимися под вилами штабелёра;
- с противовесом.
3. По наличию или отсутствию привода механизма передвижения:
- без привода механизма передвижения;
- самоходные с электроприводом механизма передвижения.
4. По способу управления передвижением штабелёра:
|
|
- ведомые;
- с убирающейся подножкой (могут использоваться и как ведомые, и как самоходные);
- с кабиной для оператора.
5. По способу загрузки:
- с фронтальной загрузкой;
- с боковой загрузкой.
6. По типу механизма подъёма:
- без свободного подъёма вил;
- со свободным подъёмом вил (свободный подъем - это подъем каретки грузоподъемных вил без выдвижения второй или третьей секций мачты).
Ручные гидравлические штабелёры.
Преимущества:
- просты в освоении (как и гидравлическая тележка), эксплуатации и ремонте;
- сравнительно дёшевы;
- не требуют энергоносителей (аккумуляторов, топлива);
- компактны и легки.
Гидравлическая система подъема штабелёра может быть:
- с ручным приводом (подъем вил осуществляется путем многократного перемещения рукоятки вверх-вниз);
- с ножным приводом.
- может оснащаться сбрасывающим устройством для мягкого опускания груза на пол.
Недостатки:
-гидравлические штабелёры имеют характерные недостатки гидравлических систем - утечки жидкости.
Характеристики:
1) грузоподъёмность варьируется от 500 кг до 2 т;
2) высота подъёма до 3 м;
3) интенсивность использования и масса поднимаемого груза ограничены мускульной силой оператора.
Область применения:
Интенсивность использования ручного штабелера и масса поднимаемого груза ограничены мускульной силой оператора Применяются при разгрузке/погрузке транспорта и в складских системах с малым грузовым объёмом для обслуживания двух- трехъярусных стеллажей.

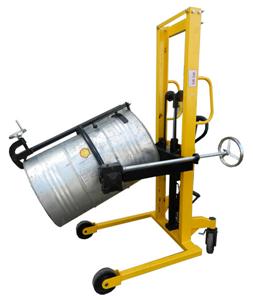

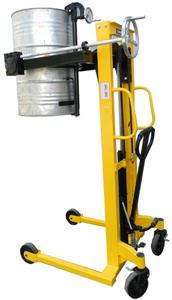

Специальный штабелер - бочковерт позволяет захватывать бочки, перемещать, поднимать их на определенную высоту и переворачивать под нужным углом для слива содержимого. Захватный механизм обеспечивает надежный захват бочки и легкое вращение на 360 градусов.
|
|
ВИДЕО:
1) гидравлический ручной штабелер https://yandex.ru/clck/redir/dtype=stred/pid=197/cid=2194/serpid=1367832204007561-1765013227928901636469690-ws36-886-V/reqid=1367832204007561-1765013227928901636469690-ws36-886-V/path=to-hosting.likes.youtubecom/*data=url%3Dhttp%253A%252F%252Fwww.youtube.com%252Fwatch%253Fv%253DAF2PxyO-jTQ%26ts%3D1367832204%26uid%3D992388131359983167&sign=d3410c617eaf051000762735cf5a6e6e&keyno=0
2) штабелер для бочек https://www.youtube.com/watch?v=b-JZ4NitMBk&feature=player_embedded

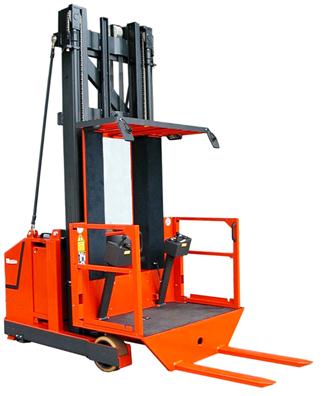

Платформенный штабелёр:
Электроштабелёры
У электроштабелёров может быть электрифицированы функции:
1) только подъема/опускания, механизм передвижения отсутствует.
Ручные ведомые электроштабелёры различаются:
- привод гидравлического подъемника от электродвигателя постоянного или переменного напряжения.
- ручной гидравлический грузоподъемник и электрическая системы подъема мачты.
- электромеханический привод подъема
Грузоподъемность: 1000 кг и 1500 кг.
Высота подъема: 1600 мм/ 2000 мм/ 2500 мм/ 3000мм и 3500 мм.
2) самоходные модели (имеют привод передвижения):
а) ведомые пешим оператором (скорость передвижения ограниченна скоростью пешего хода оператора — не более 5 км/ч);
б) снабженные откидной площадкой (скорость передвижения до 6 км/ч);
По характеристикам схожи со штабелерами, управляемыми пешим оператором, однако могут использоваться для более интенсивной работы на больших дистанциях благодаря наличию откидной платформы, использующейся в качестве операторского места.
Во-первых, максимальная скорость передвижения с грузом таких моделей не более 5...5,5 км/ч, на практике скорость движения с грузом - около 4...4,5 км/ч, т. е. такая же, как у пешехода.
Во-вторых, если требуется перемещать груз на большие расстояния, целесообразней использовать самоходные с кабиной которые как раз и предназначены для таких операций.

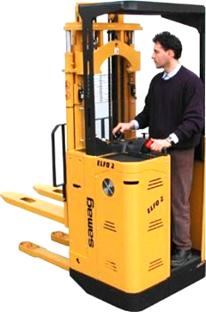

в) с кабиной для оператора (с положением оператора сидя или стоя), имеет высокую скорость подъема и передвижения (8…10 км/ч - при управлении стоя, 9…15 км/ч при управлении сидя).
Управление штабелёром осуществляется из кабины (сидя или стоя в зависимости от модели штабелера), благодаря чему снижается усталость оператора, повышается концентрация внимания.
