Звеном чистого запаздывания называется такое звено, выходная величина которого полностью повторяет входную величину, но со сдвигом во времени на величину t (время запаздывания).
Динамика процесса описывается уравнением:
,
где t - длительность запаздывания.

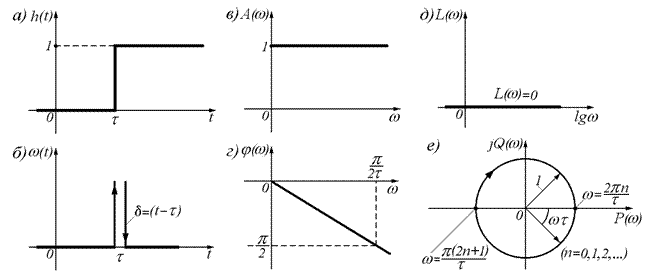

2. Импульсная переходная характеристика:
3. Передаточная функция звена:
4. АФХ:
представляет собой окружность с центром в начале координат и радиусом, равным единице.
5. АЧХ:
6. ФЧХ:
 |
7. ЛАЧХ:
Структурная схема:
