Винтовые поверхности образуются при сложном винтовом движении прямой образующей, когда каждая ее точка вращается вокруг оси, а один конец этой образующей равномерно перемещается по этой оси.
Определитель такой поверхности:
Σ (ℓ, i, H, φ), где ℓ – образующая; i – ось; Н – шаг винтовой линий; φ - угол наклона образующей к оси.
Поверхность, образованная при вращательном движении прямой образующей, наз-ся геликоидом. В зависимости от угла наклона образующей к оси геликоид может быть прямым (φ = 900) и наклонным (φ ≠ 900). Если образующая пересекается с осью вращения поверхности, геликоид называют закрытым, если не пересекается – открытым.

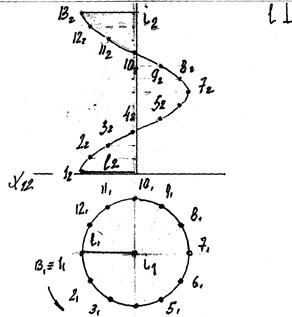

Данная поверхность называется прямой геликоид (φ = 900)
Рис.34.
Если φ ≠ 900, то геликоид наклонный).
