Зонды
Технология электрического контроля
Существуют две основные технологии электрического контроля:
· Ложе гвоздей
· Подвижные зонды
Считается, что технология «ложе гвоздей» предусматривает контроль печатных плат с адаптером, а технология «подвижные зонды» - безадаптерный контроль. Такое положение дел обусловлено только тем, что в технологии «ложе гвоздей» подпружиненные зонды размещаются неподвижно, а в технологии «подвижные зонды» они находятся в движении как сверху платы, так и снизу.
Контроль с адаптером более производительный, чем контроль подвижными зондами, однако недостатком "адаптерного" контроля является то, что для каждой платы требуется свой адаптер. Этот отрицательный аспект ликвидируется путём создания универсальных адаптеров, на котором регулярно просверлены отверстия с определённым шагом.

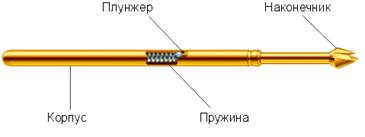

Пружинные зонды предназначены для обеспечения электрического контакта между контролирующим устройством и тестовыми точками на поверхности проверяемой платы вне зависимости от неплоскостности платы. Они состоят из двух аксиальных цилиндров: корпуса и плунжера. Внутри корпуса располагается пружина, которая обеспечивает прижим плунжера к плате.
|
|
|
Пружинные зонды обычно состоят из трёх частей. Все части должны изготовляться с очень высокой точностью.
ПЛУНЖЕР с наконечником - главная часть зонда. При максимальном давлении плунжер обеспечивает наименьшее токоограничивающее сопротивление с целью обеспечения точности измерений.
ПРУЖИНА – рабочая (невидимая) часть зонда. Она обеспечивает необходимое контактное давление даже после нескольких тысяч сокращений. Определённая сила сжатия пружины достигается при рекомендуемом рабочем ходе. Изменение длины пружины в процессе сокращений не превышает 15%.
КОРПУС состоит из плунжера и пружины. Максимальный диаметр зондов определяет их шаг распределения в адаптере. Другими словами, узкие и тонкие зонды могут располагаться в большем количестве на единице поверхности.
Основными характеристиками зондов являются их электрические параметры. Удельное сопротивление обычных зондов может заметно варьироваться в зависимости от того, деформирован плунжер или нет.
