Дифференцирующие звенья

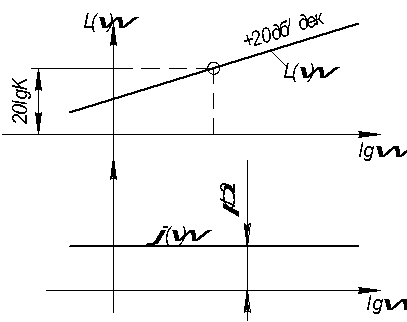

1) Идеальное дифференцирующее звено.

Пример реализации: тахометр в режиме тахогенератора.

Звено компенсирует фазовые отставания.

3) Реальное дифференцирующее звено.

Пример реализации: тахометр в режиме тахогенератора с учётом инерциальных не подвижных элементов.

Общие свойства дифференцирующих звеньев:

1. Величина выходного сигнала прямо пропорциональна скорости изменения входного сигнала (для установившегося режима).

2. Все звенья компенсируют фазовые отставания.

3. Звенья плохо пропускают низкочастотные сигналы.
