Этап 8

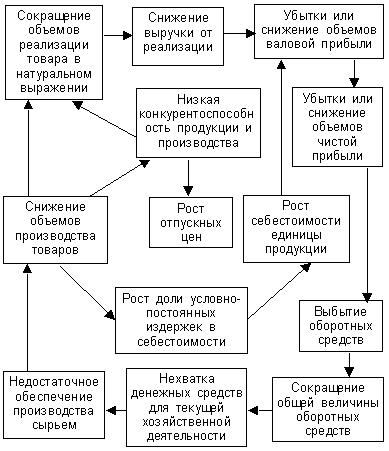

Рис. 6.2. Диаграмма влияния, связывающая базовые проблемы.

Этап 7.

Выявление циклических взаимосвязей между базовыми проблемами и проблемами-причинами на основе каталога проблем и построенных ПСД. Построение диаграммы влияния (ДВ).

Пример диаграммы влияния, связывающей выявленные на этапе 1 базовые проблемы, приведен на рис.6.2. [5].

Данная диаграмма учитывает только отрицательные взаимосвязи, т.к. она предназначена для анализа развития критической ситуации. В общем случае диаграмма может учитывать как положительные (+), так и отрицательные (-) воздействия факторов.

Наращивание диаграммы влияния путем подсоединения проблем и решений из созданных каталогов: КП и КР.

В результате построения подобных ДВ формируется итоговая ДВ, отражающая множественные, пересекающиеся, циклические взаимосвязи, как между базовыми проблемными ситуациями, так и между причинами (проблемами-причинами) их возникновения.
