Безынерционное (пропорциональное, усилительное) звено. Переходные характеристики элементарных звеньев

Переходные характеристики элементарных звеньев

Здесь мы рассмотрим только самые основные звенья.

Это звено, для которого в любой момент времени выходная величина пропорциональна входной.

Его уравнение: y(t) = ku(t).

Передаточная функция: W(p) = k.

Переходная характеристика: h(t) = k1(t).

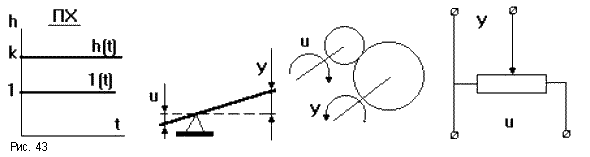

В ответ на единичное ступенчатое воздействие сигнал на выходе мгновенно достигает величины в k раз большей, чем на входе и сохраняет это значение (рис.43). При k = 1 звено никак себя не проявляет, а приk = - 1 - инвертирует входной сигнал.

Любое реальное звено обладает инерционностью, но с определенной точностью некоторые реальные звенья могут рассматриваться как безынерционные, например, жесткий механический рычаг, редуктор, потенциометр, электронный усилитель и т.п.
