1 Последовательное соединение звеньев
Wэ=W1W2
2 Параллельное соединение звеньев (согласно) – Это такое соединение, когда на вход всех звеньев подается один и тот же сигнал, а выходная переменная равна сумме выходных переменных звеньев.
3 Встречно параллельное соединение звеньев (соединение с обратной связью).
Путь – это непрерывная последовательность направленных звеньев в которой не одно звено не встречается дважды. Путь от выхода у входу – прямая связь. От выхода ко входу – обратная связь.

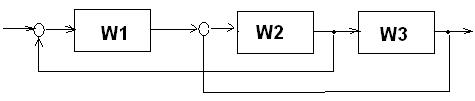

5 Правило Мейсона (Mason, Мэзон, 1953)
ПФ многоконтурной системы образует дробь числитель которой равен сумме произведений ПФ звеньев по всем прямым путям на определители всех ЗКОС не касающихся этих путей, а знаменатель 1(- минус) произведение ПФ звеньев по всем ЗКОС на определители всех не касающихся этого контура ЗКОС не учтенных ранее.
1)
.
2)
А)
;
Б)
.
ЛЕКЦИЯ №2
