Принцип аргумента

Частотные критерии устойчивости

Это графоаналитические методы, позволяющие по виду частотных характеристик САУ судить об их устойчивости. Их общее достоинство в простой геометрической интерпретации, наглядности и в отсутствии ограничений на порядок дифференциального уравнения.

Запишем характеристический полином САУ в виде

D(p) = a₀(p - p₁)(p - p₂)...(p - p_n) = 0.

Его корни

p_i = _i + ji = |p_i|e^jarg(pi),

где arg(p_i) = arctg(i/a_i) + k,

.

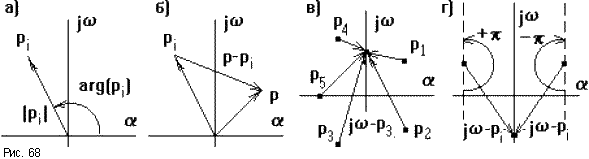

Каждый корень можно изобразить вектором на комплексной плоскости (рис.68а), тогда разность p - p_i изобразится разностью векторов (рис.68б), где p - любое число.

Еcли менять значение p произвольным образом, то конец вектора p - p_i будет перемещаться по комплексно плоскости, а его начало будет оставаться неподвижным, так как p_i - это конкретное неизменное значение.

В частном случае, если на вход системы подавать гармонические колебания с различной частотой , то p = j, а характеристический полином принимает вид:

D(j) = a₀(j - p₁)(j - p₂)...(j - p_n).

При этом концы векторов j - p_i будут находиться на мнимой оси (рис.68в). Если менять от - до + , то каждый вектор j - p_i будет поворачиваться относительно своего начала p_i на угол +p для левых и - p для правых корней (рис.68г).

Характеристический полином можно представить в виде

D(j) = |D(j)|e^jarg(D(j)),

где |D(j)| = a₀|j - p₁||j - p₂|...|j - p_n|,

arg(D(j)) = arg(j - p₁) + arg(j - p₂) +.. + arg(j - p_n).

Пусть из n корней m - правые, а n - m - левые, тогда угол поворота вектора D(j) при изменении от - до + равен

= (n - m) - m,

или при изменении от 0 до + получаем

= (n - 2m)(/2).

Отсюда вытекает правило: изменение аргумента вектора b при изменении частоты от - до + равно разности между числом левых и правых корней уравнения D(p) = 0, умноженному на , а при изменении частоты от 0 до + эта разность умножается на /2.

Это и есть принцип аргумента. Он положен в основе всех частотных критериев устойчивости. Мы рассмотрим два наиболее распространенных критерия: критерий Михайлова и критерий Найквиста.
