Построить кривые консолидации – графики зависимости степени консолидации в процентах в зависимости от времени

.

2. Определяем значения пористости грунта для каждой ступени нагрузки и результаты заносим в таблицу и строим график в Excel:

Таблица 7.4.

.Нагрузка Р кГ/см2
Полная осадка образца по индикатору si, мм		0,12	0,19	0,23	0,26	0,29	0,31	0,32
Относительная осадка si,/h		0,004	0,0063	0,0077	0,0087	0,0097	0,0103	0,0107
Коэффициент пористости εi		0,670	0,666	0,664	0,662	0,661	0,660	0,659

Рис. 7.7 Компрессионная кривая вида ε = f(p)

3. Далее определяем коэффициент сжимаемости в пределах (1-3) кГ/см² :

см² / кГ.

Задача 6.

Определить компрессионный модуль деформации Е₀ и модуль общей деформации Е, если в компрессионных испытаниях при увеличении нагрузки с Р₁=1 кГ/см² до Р₂=3кГ/см² коэффициент пористости грунта уменьшился с ε₁ = 0,61 до ε₂ = 0,595. Коэффициент Пуассона μ= 0,25.

Решение.

1. Определяем коэффициент компрессии: см² / кГ

2.Определяем компрессионный модуль деформации кГ /см².

3.Определяем модуль общей деформациикГ /см².

Отметим, что Е₀ >E.

Задача 7.

Построить графики консолидации супеси и суглинка по опытам на консолидацию, если начальная высота образцов h=З см (опыты проводились при двустороннем оттоке воды из образцов), начальное (природное) значение коэффициента пористости супеси

ε₀ =0,685 и суглинка ε₀ =0,695

Опыты на консолидацию проводились при одной ступени нагрузки р= 2кГ /см².

Результаты испытаний на кон­солидацию приведены в таблице 7.5.

Таблица 7.5

Время от начала наблюде­ния, t,мин	Супесь	Суглинок
Показания индикатора мм	Полная деформация образца ∆ht мм	% консоли дации	Показания индикаторамм	Полная деформация образца ∆ht мм	% консоли дации
	8,960			8,500	-	-
0,5	8,650	0,310		8.390	0,11
	8,643	0,317		8,370	0,13
	8,637	0,323		8,340	0,16
	8,633	0,327		8,310.	0,19
	—	—	—	8,280	0,22
	—	—	—	8,240	0,26
	8,624	0,336		7,860	0,44
	8,620	0,340		7,840	0,63
	8,620	0,340		7,680	0,82
				7,590	0,91
				7,510	0,99
				7,460	1,04
1 сутки				7,400	1,10
2 суток				7,400	1,10

Решение.

1. Определяется процент консолидации К для каждого отсчета времени по формуле: %

Подставляя в формулу значения полной деформации ∆h_полн =0,34 мм для супеси и последовательные значения∆h_t,получим:

для t=0,5 мин =91%

для t = 1 мин =93%

и так для каждого отрезка времени.

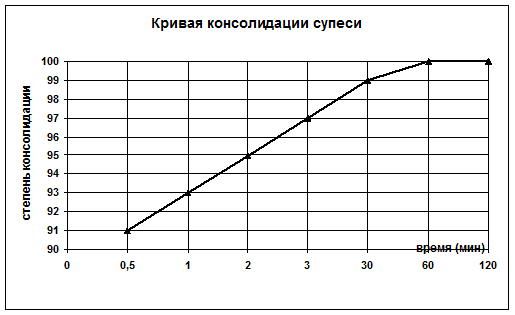

Рис. 7.8 График зависимости степени консолидации от времени для супеси

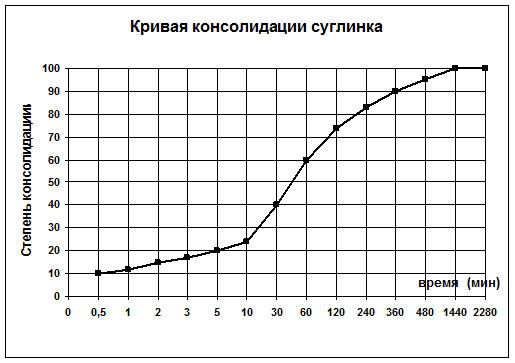

Рис. 7.9 График зависимости степени консолидации от времени для суглинка
