Генераторы с внешнем возбуждением

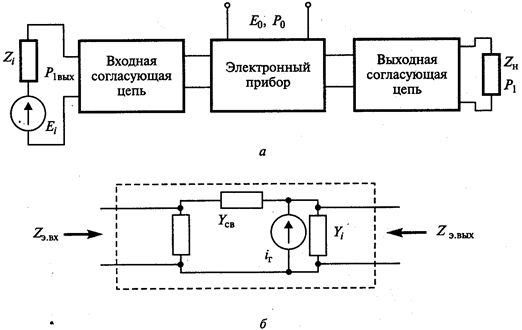

Большое число разнообразных схем ВЧ генераторов с внешним возбуждением, являются частным случаем обобщенной структурной схемы, состоящей из трех, каскадновключенных, четырехполюсников (ЧП) - входной и выходной согласующих электрических цепей и электронного прибора - транзистора или лампы.

Назначение электрических цепей состоит в согласовании входного и выходного сопротивлений электронного прибора соответственно с источником возбуждения и нагрузкой и в фильтрации высших гармоник сигнала. Электронный прибор может быть представлен в виде генератора тока , имеющего внутреннюю проводимость входного и выходного , сопротивлений. Все эти элементы являются нелинейными и частотно-зависимыми. Конечная цель анализа работы ВЧ генератора при подаче на его вход одночастотного сигнала состоит: в определении его энергетических параметров - выходной колебательной мощности ВЧ сигнала, поступающего в нагрузку, ; мощности потребления по постоянному току от источника питания ; коэффициента полезного действия (КПД) , коэффициента усиления по мощности , где - мощность входного источника сигнала;

определение условий оптимального режима работы ВЧ генератора согласно определенному критерию. Такими критериями могут являться: максимум колебательной мощности в нагрузке максимальный КПД , максимальный коэффициент усиления по мощности , минимум искажений, вносимых усилителем в сигнал, максимальная ширина полосы пропускания;

расчете и построении различных характеристик генератора: динамической, нагрузочной, амплитудной, фазоамплитудной, амплитудно-частотной, фазочастотной в одночастотном режиме работы.. Дополнительный анализ работы ВЧ генератора может проводиться при усилении модулированных и сложных ВЧ сигналов, например многочастотных. Перечисленные параметры и характеристики ВЧ генератора можно найти с помощью метода гармонической линеаризации.

Принцип метода гармонической линеаризации

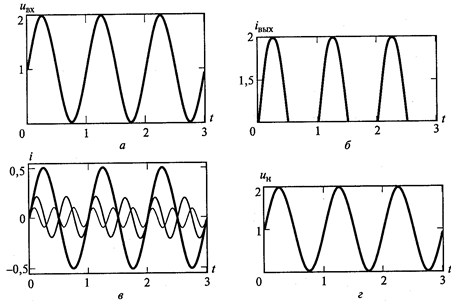

Электронный прибор и ВЧ генератор в целом являются нелинейными устройствами. В частности, при подаче на вход такого прибора синусоидального напряжения сигнал на его выходе искажается. Согласно разложению функции в ряд Фурье сигнал, приведенный на рисунке б, можно представить в виде суммы постоянной составляющей и нескольких гармоник рисунок в. Из этой «смеси» с помощью фильтра можно выделить только 1-ю гармонику сигнала. Именно такую функцию и выполняет выходная согласующая цепь в схеме ВЧ генератора. Поэтому напряжение на нагрузке генератора снова приобретает синусоидальную форму (г).

Именно в фильтрации несинусоидального сигнала, выделении из него 1-й гармоники сигнала и преобразовании его вновь в синусоидальный сигнал и состоит метод гармонической линеаризации, лежащий в основе анализа ВЧ генератора. Сам анализ включает в себя:

- определение с помощью ВАХ электронного прибора формы тока на его выходе при подаче на вход синусоидального сигнала;

- разложение в ряд Фурье полученной несинусоидальной зависимости для тока эквивалентного генератора электронного прибора;

-определение напряжения на выходе электронного прибора; определение выходной мощности 1-й гармоники поступающей в нагрузку;

- определение потребляемой мощности от источника постоянного тока и КПД генератора;

- анализ входной цепи ВЧ генератора, определение мощности входного сигнала , и коэффициента усиления генератора по мощности ,

- выбор схемы и расчет выходной и входной согласующих электрических цепей ВЧ генератора.
