Нагрузочные, амплитудные и частотные характеристики ВЧ генератора

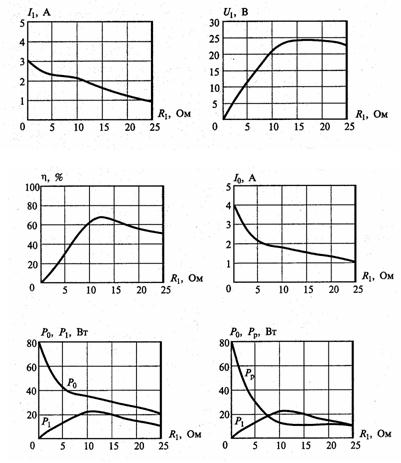

Помимо динамической характеристики работа ВЧ генератора определяется еще тремя видами характеристик: нагрузочной, амплитудной и частотной. Нагрузочные характеристики ВЧ генератора есть зависимости его выходных электрических параметров: колебательной мощности потребляемой и мощности рассеивания в электронном приборе амплитуд первых гармоник тока и напряжения постоянной составляющей тока и КПД от сопротивления нагрузки генератора . С их помощью можно выбрать оптимальный режим работы генератора по различным критериям (например, получению максимального КПД) и определить влияние изменения нагрузки (например, влияние входного сопротивления антенны) на выходные параметры ВЧ гeнератора.

Амплитудные и частотные характеристики ВЧ генератора. При подаче на вход ВЧ генератора синусоидального сигнала , сигнал на его выходе или нагрузке имеет вид , т.е. отличается от входного амплитудой сигнала и фазой. Амплитудные характеристики есть зависимости амплитуды и фазы выходного сигнала от амплитуды входного сигнала:

; .

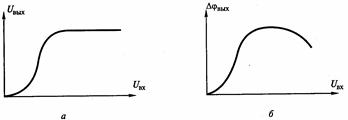

Амплитудные характеристики ВЧ генератора

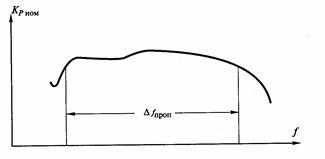

С помощью амплитудных характеристик, определяемых в одночастотном режиме работы, можно, например, рассчитать выходной комбинационный спектр при многочастотном входном сигнале. Частотные характеристики есть зависимости номинального коэффициента усиления по мощности ВЧ генератора и фазы выходного сигнала от частоты входного сигнала:

; .

Данные характеристики определяют частотные свойства ВЧ генератора

С помощью данной характеристики, построенной в одночастотном режиме работы, можно определить прохождение через усилитель широкополосных сигналов, а также использование ВЧ генератора в диапазонных радиопередатчиках без перестройки электрических согласующих цепей.
