Конструкция. Номинальная частота вращения


Технические данные

Номинальная частота вращения......... 1500 об/мни

Уставка срабатывания ............ 1350+40 об/мин

Частота вращения при возврате реле в исходное поло­жение.................. 1100 об/мин

Число контактов:

замыкающих............... 1

размыкающих.............. 1

Номинальное напряжение контактов ,,,,.......50 В Номинальный отключаемый ток контактов при посто­янной времени цепи 0,05 с ,,.,,,,,.,. , 2 А

Масса .,,.,,,,,,.,..,... 7,2 кс

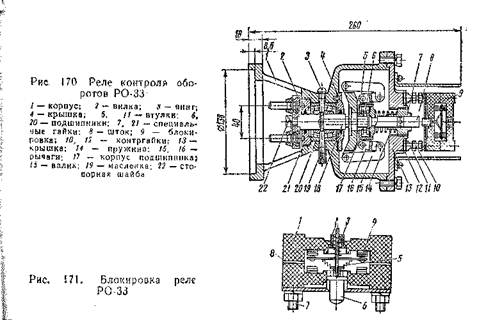

В корпусе 1 реле (рис. 170) в роликовых кониче­ских подшипниках вращается центробежный механизм, состоящий из валика 18, рычагов 15, 16 и корпуса подшипника 17. В корпусе под­шипника установлен упорный подшипник 6, напрессованный на втул­ку 5. На подшипник 6 опирается шток 8, на котором расположена ре­гулировочная пружина 14. В крышку 13 ввернуты специальная гайка 7, предназначенная для регулировки реле, и втулки //, при помощи которых регулируется зазор между штоком 8 и штоком блокировки 9.

Соединение реле с валом расщепителя фаз производится при по­мощи вилки 2. Под болт, крепящий вилку к валику, устанавливается стопорная шайба 22, угол которой загнут на грань головки болта, этим самым предотвращается раскручивание болта во время эксплуа­тации.




Блокировка (рис. 171) представляет самостоятельный узел. Кон­такты реле переключающиеся, мгновенного действия. Состоит блоки­ровка из двух колодок / с неподвижными контактами, контактного мо­стика 4 с накладками, контактных пружин 5, переключающей пружи­ны 3, штока 6, колпачка 2. Колодки скреплены при помощи болтов 7.

При вращении валика 18 (см. рис. 170) центробежного механизма рычаги 15, 16 под действием центробежных сил перемещают корпус подшипника с подшипником и штоком 8. Шток 8, преодолевая усилие пружины 14, толкает шток блокировки, происходит переключение кон­тактов.
