Тепловые реле ТРТ

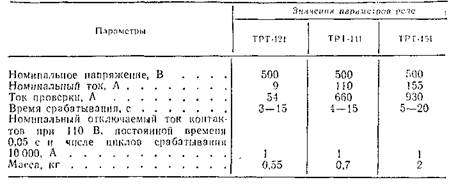

Реле ТРТ предназначены для защиты вспомогательных машин от регрузок. Технические данные реле приведены в табл. 15.

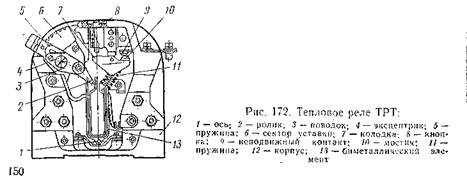

Конструкция. Тепловое реле ТРТ представлено на рис. 172. Би­металлические пластины 13 имеют U-образную форму и по ажены на ось 1. На правый конец пластины опирается цилиндрическая пружи­на 11, другой конец которой опирается на изоляционную колодку, несущую на себе подвижной контактный мостик 10 с серебряными кон­тактами. Левый конец пластины соединен с механизмом уставки 2, 3, 4, 5, 6, позволяющим регулировать ток срабатывания путем изме­нения натяга биметаллических пластин. При достижении тока срабаты­вания термобпметаллические пластины изгибаются настолько, что по­ворачивают пружину 11, изменяется направление усилия на колод­ку 7, колодка поворачивается вокруг оси / и отключает контакт. Спу­стя 1—2 мин пластины остывают, занимают первоначальное положение и реле самовосстанавливается.

В корпусе 12 установлен неподвижный контакт 9. Кнопка 8 слу­жит для принудительного восстановления реле до полного остывания пластин. Ток уставки реле увеличивается примерно на 3,5% при уменьшении температуры окружающей среды на каждые 10° С и умень­шается на то же значение при увеличении температуры.
