Термоэлектрические термометры (термопары)

Работа термопары основана на термоэлектрическом эффекте Зеебека, согласно которому в цепи, состоящей из двух разнородных проводников А и В, где точки их соединения (спаи) находятся при различных температурах, протекает ток. На концах такой разомкнутой цепи можно измерить термоэлектродвижущую силу (термо-ЭДС), величина которой зависит от разности температур на спаях.

Рис.5 Термопары.

Если температура t₀ одного спая известна, то это значение может быть использовано в качестве меры разности измеряемой температуры t₁ и контрольной температуры t₀. Место соединения проводников, помещаемое в среду с измеряемой температурой, называют рабочим (горячим) спаем термопары, а другое соединение, находящееся при температуре t₀ – свободным (холодным).

Материал термоэлектродов должен отвечать следующим требованиям: приемлемая цена, высокая надежность, высокая чувствительность к изменению температуры, приемлемые динамические свойства, механическая прочность при высоких и низких температурах, устойчивость против коррозии, стабильность термоэлектрических свойств. Для изготовления термопар применяется платина, золото, никель, медь, железо, вольфрам, хромель, алюмель, родий, копель и другие.

Чтобы измерить температуру среды термоэлектрическим термометром, необходимо измерить термо-ЭДС, развиваемую термометром, и определить температуру свободного спая. Для удобства измерения свободный спай поддерживается при постоянной температуре, равной 0 ⁰С. Измеряемая температура t₁ определяется сразу из градуировочной характеристики (таблиц или графиков), устанавливающей зависимость термо-ЭДС от температуры рабочего спая. Если, то необходимо вводить поправку.

Для правильного измерения температуры нужно обеспечить постоянство температуры холодного конца. Для этого свободный спай удаляют от места измерения температуры, что осуществляется с помощью специальных (компенсационных) проводов.

Для измерения весьма малых разностей температур применяют термобатареи - ряд последовательно соединенных термопар. В этом случае термо-ЭДС суммируется. Число спаев термобатареи может достигать нескольких сотен.

Оптические пирометры.

Рассмотренные выше термометры для измерения температуры являются контактными, которые предусматривают непосредственный контакт между чувствительным элементом термометра и окружающей или исследуемой средой. Верхний предел применения контактных методов измерения находится в пределах 2500°С. В промышленных и лабораторных исследованиях возникает необходимость измерять более высокие температуры, кроме того, часто недопустим непосредственный контакт термометра с измеряемым телом или средой. Таким термометром с допустимой погрешностью до 4 % является оптический пирометр, принцип работы которого основан на использовании теплового излучения тел в видимой области спектра. Серийно выпускаемые пирометры применяются для измерения температур от 20 до 6000^°С. Такие средства измерения не имеют верхнего предела измеряемой температуры, он определяется соответствием спектров излучения измеряемых тел и спектральных характеристик устройств. Пирометры, применяемые для измерения температур, подразделяют на следующие типы: квазимонохроматические, полного излучения и спектрального отношения.

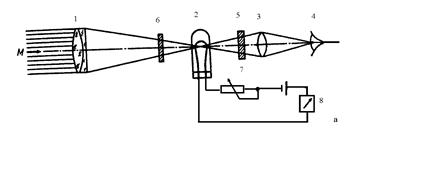

а) Пирометр, действие которого основано на использовании зависимости абсолютной температуры тела Т и спектрального распределения энергетической яркости, называется квазимонохроматическим пирометром. Эта связь устанавливается формулой Планка:

где С_1,С₂ – первая и вторая постоянные излучения; В₀_lт– спектральная энергетическая яркость абсолютно черного тела; l - длина волны.

Температура реального тела в квазимонохроматическом пирометре определяется по спектральной энергетической яркости излучения В_lт, а так как пирометр градуируется по излучению черного тела, то он покажет температуру абсолютно черного тела Т_я_, при которой спектральные энергетические яркости тела В_lт и абсолютно черного тела В₀_lтбудут равны. Такая условная температура Т_я называется яркостной температурой.

Действительная температура тела определяется по яркостной температуре Т_я, показываемой пирометром, по выражению:

где

Для определения Т необходимо знать длину волны l и коэффициент теплового излучения (коэффициент черноты) e_lт. Квазимонохроматические пирометры работают на участке длин волн, эквивалентных длине волны l = 0,65 мкм, коэффициент черноты e_lт в каждом конкретном случае уточняется с помощью дополнительных средств измерения. А для широко используемых материалов приводится в теплотехнических справочниках.
