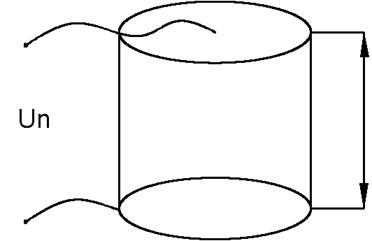

Пьезоэлектрический метод измерения основан на использовании пьезоэлектрического эффекта. Известно, что если некоторые кристаллы (Кварц, турмалин, канкринит, керамика - обладающие анизотропными свойствами), подвергать деформации, то на определенных поверхностях кристалла выделяются равный и противоположные по знаку электрические заряды, пропорциональные упругим механическим деформациям.
F => Δx =>ΔU
Наоборот, если к тем же поверхностям кристалла приложить переменное электрическое напряжение, то кристалл будет деформироваться в соответствии с изменением напряжения.
|
Первое явление называется прямым пьезоэффектом, а второе – обратным. Т. е. также является обратимым преобразователем.

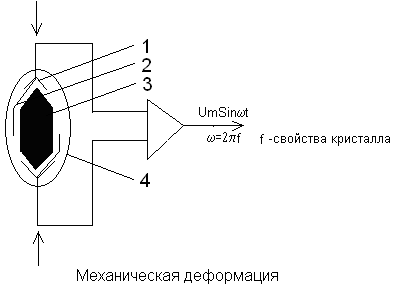

Схема пьезодатчика:
1 - Кристаллодержатель;
2 - Металлизация поверхности кристалла;
3 - Кристалл;
4 – Герметичный корпус;
Конфигурация электродов и кристаллодержателей с учетом направления геометрических осей позволяет возбудить колебания в кристалле (изгибные или сдвиговые). Кристаллодержатель держит за узлы – точки, которые не участвуют в колебаниях.
|
|
|
На их основе формируют автогенераторные схемы (аналоговая схема классического транзистора):
В схеме возникнут колебания на резонансной частоте. Используется как частотозадающий элемент, например в часах.
